DIY Ανατολής-Δύσης (Τέλειο!!!)>>> ΤΕΛΙΚΟ

[sfk]

Δε σας ξέχασα!!

Η απουσία μου οφείλεται στον ελάχιστο ελεύθερο χρόνο, τον οποίο αφιέρωσα στην τελειοποίηση της κατασκευής.
Ανεβάζω επιτέλους ολοκληρωμένη την κατασκευή που προ ημερών ανέφερα.
Την αναλυτική παρουσίαση και όλα τα συνοδευτικά θα τα βρείτε στο αρχείο DIMMER.rar
Προσπαθήστε αξίζει τον κόπο

[kingrim]

μπραβο πολυ καλη και αναλυτικη παρουσιαση

[sfk]

ΔΙΕΥΚΡΙΝΗΣΤΙΚΟ

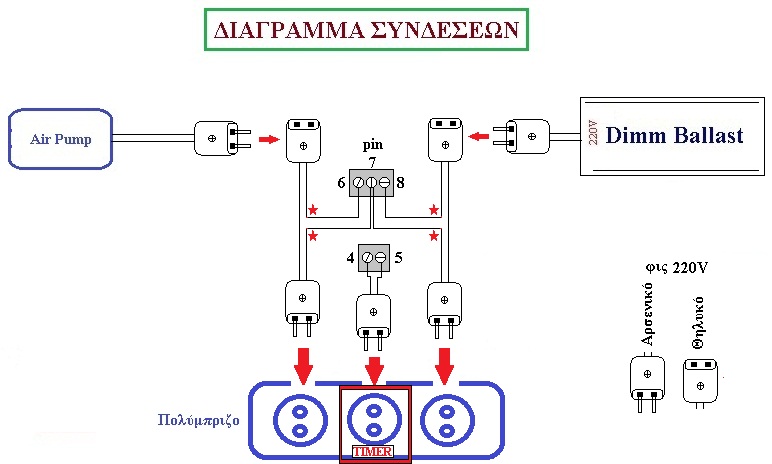

Πως θα συνδεσετε ευκολα λαμπες/αντλια στα φις των 220 Βολτ
-----------------------------------------------------------
-Φτιαξτε 2 ζευγάρια: "Αρσενικό φις-καλώδιο πλακέ-θηλυκό φις" (μήκους το πολύ 1 μέτρου το καθένα)

-Κόψτε τον ένα κλωνο του πλακε καλωδίου ως εξης:
στο 1ο ζευγαρι:το ένα κοψιμο ενωστε το στο pin6 και το άλλο κοψιμο στο pin7 του ρελε Κ1
στο 2ο ζευγαρι:το ένα κοψιμο ενωστε το στο pin8 και το άλλο κοψιμο στο pin7 του ρελε Κ1
(βλεπε σχημα, κοκκινα αστερακια)

Ετσι χωρις αλλη μετατροπη, κουμπωνετε ballast και αεραντλια στα θηλυκα φις, ενω τα αρσενικα τα κουμπώνετε στο πολύμπριζο.

Φτιαξτε ακομα ένα καλώδιο με ένα αρσενικό φις στο ενα ακρο του. Το φις αυτο θα κουμπωσει στο χρονοδιακόπτη. ενω το ελευθερο ακρο το συνδεουμε στο ρελε Κ2 στα pin4 και pin5

mravo poli kalo

[Πάνος]

καλως ηρθες φιλε. σε παρακαλω να γραφεις ελληνικα...ειναι στους κανονες του φορουμ...

[gmavro]

kαλησπερα ,

Σημερα μαζι με εναν φιλο που εχει γνωσεις σε ηλεκτρονικα , ξεκινησαμε να φτιαξουμε αυτο που εδωσες και εχουμε μια απορεια . Στα γραφω οπως μου τα ειπε ο φιλος γιατι εγω με ηλεκτρονικα δεν εχω ιδεα.
"rwtiseton an mporoyme na baloyme ton 16f628A anti gia ton sketo kai sto ic-programmer ti epiloges vasoume sto oscilator"

στα εγραψα οπως μου τα ειπε .

Ευχαριστω.

[sfk]

1.Πανω στο μικροτσιπ εχει εξης χαρακτηριστικα:
PIC16F628-04/P
Προφανως ειναι το (σκετο)PIC16F628.
Αυτο να ζητησεις ΟΧΙ το -Α

2. Δες μια φωτο του ICProg:
α. Επιλεγεις πανω δεξια στο κουτακι το PIC16F628
β. Φορτωνεις το αρχειο F.hex(File/Open File.... και βρες το F.hex)
γ. ολα τα αλλα στοιχεια Fuses, Osc κ.λ.π.. (ρυθμιζονται μονα τους)

Επισης αν δεν το ειδες ριξε μια ματια:
http://www.aquatek.gr/vb/showthread.php?t=38083

θα σου λυθουν αρκετες αποριες.

Οτι αλλο ευχαριστως να σου απαντησω. Η κατασκευη δουλευει εδω κ ενα μηνα χωρις προβλημα.

[gmavro]

Ευχαριστω , θα τα μεταβιβασω στον φιλο και οτι αλλη απορια εχει θα σε ενημερωσω.

[gmavro]

Καλησπερα και Χριστος ανεστη.

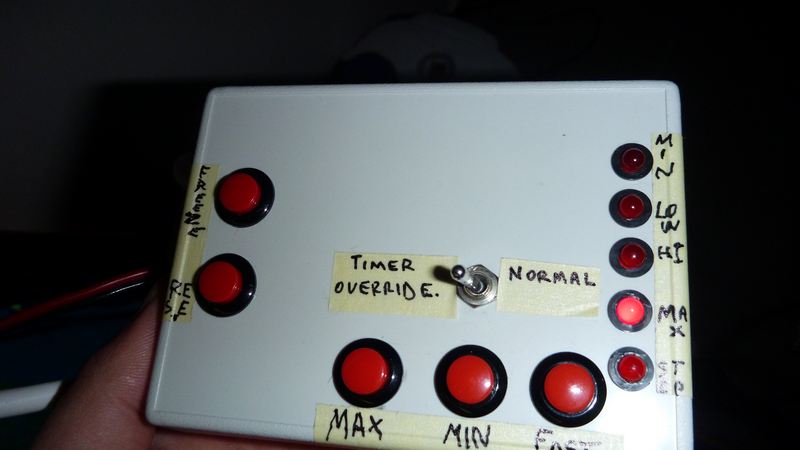

Σημερα ολοκληρωσα την κατασκευη με το dimmer πραγματικα πιστευω οτι αξιζε το λιγο τρεξιματακι και την αλλαγη στις λαμπες και στις βασεις απο τ8 σε τ5 . Σας βαζω μια photo να δειτε και το κουτακι που μου εφτιαξε ο φιλος με το σχεδιαγραμα απο εδω και για τον ελενχο .

[thanasisg]

Φίλε sfk, επειδή σκοπεύω να υλοποιήσω την κατασκευή σου αλλά για LED, μήπως μπορείς, με ένα μικρό block diagram, να μου πείς τι πρέπει να συνδέσω στην έξοδο (ρελέ ή τρανσιστορ, τι τύπο) και πως?

Πόσα αμπερ μπορεί να βγάλει στα 12V?

Από την σχολή και μετά τα έχω παρατήσει τα ηλεκτρονικά και ενώ τα χέρια είναι ικανά, δυστυχώς το μυαλό δεν μπορεί να ακολουθήσει!!

Ευχαριστώ.

[sfk]

1. Φιλε gmavro:
- Πιστευω να δουλευει η κατασκευη σου(αυξομειώνει σωστά?)
-Ωραία τα κοκκινα μπουτονάκια!!
Βαλε ομως και λιγο χρωμα!! Μουβαλες ολα τα led κοκκινα.
Εγω σκεφτομαι led να ξεκινουν απο: (minφως)=κοκκινο>πρασινο>κιτρινο>μπλε=(max φως)
-Ο διακοπτης TimerOverride/Normal τι σημαινει?
-Ποσους ΧΡ/Διακοπτες εβαλες?
---------------------------------------------------------
2. Φιλε thanasisg:
-Δεν εχω ασχοληθει ακομα με LED και δεν το βλεπω συντομα.
Ισως λόγω του οτι με "φοβιζει" το φασμα τους και η αποδοση στην αναπτυξη των φυτων.
-Τελος παντων απ'οτι εχω διαβασει κι εγω, θα πρεπει να χρησιμοποιησουμε MOSFET(με ψυκτρα) για να οδηγησουμε μια(ή περισσοτερες) σειρες LED.
Αφου μου λες οτι ξερεις απο ηλeκτρονικα δες εδω:

http://picprojects.org.uk/projects/b...rgb/#Schematic

Μπορει να μην ειναι το καταλληλο site, αλλα θα παρεις ιδεες. Ή ψαξε οπουδηποτε στο γοογλε "MOSFET LED"

[gmavro]

[QUOTE=sfk;434127]1. Φιλε gmavro:
- Πιστευω να δουλευει η κατασκευη σου(αυξομειώνει σωστά?)
-Ωραία τα κοκκινα μπουτονάκια!!
Βαλε ομως και λιγο χρωμα!! Μουβαλες ολα τα led κοκκινα.
Εγω σκεφτομαι led να ξεκινουν απο: (minφως)=κοκκινο>πρασινο>κιτρινο>μπλε=(max φως)
-Ο διακοπτης TimerOverride/Normal τι σημαινει?
-Ποσους ΧΡ/Διακοπτες εβαλες?
---------------------------------------------------------
καλησπερα ,

- η συσκευη δουλευει μια χαρα , αυτη την στιγμη το εχω να κραταει η αυξομειωση περιπου στην μια ωρα και εδω και 4 ημερες ολλα ειναι μια χαρα .
-για τα ledakia και ροζ να εβαζα εκει πισω που ειναι δεν φενετε τιποτα οποτε ....
-το timerOverrire/Normal ειναι σε περιπτωση που δεν συνδεσεις καθολου τα 220v σε μπριζα η τιμερ , να μπορεις να το δουλευεις και ετσι .χωρις βεβαιος να τα κανει αυτοματα .
- το xp/διακοπτες δεν το καταλαβα ,γιατι αν αναφερεσαι σε κατι ηλεκτρονικο με επιασες αδιαβαστο επειδη δεν το εφτιαξα εγω αλλα ενας φιλος .Εγω το συναρμολογησα και εκανα την αλλαγη στο ενυδρειο μου απο T8 λαμπες σε Τ5 !!!!

Αυριο σκευτομαι να δωσω παραπανω χρονο στο ντιμαρισμα και να δω πως θα το κανει ...
Το συνιστω ανεπιφυλακτα παντως αν και δεν ειναι απλο σε οποιον δεν εχει αρκετες γνωσεις ηλεκτρονικων.

[sfk]

"Αυριο σκευτομαι να δωσω παραπανω χρονο στο ντιμαρισμα και να δω πως θα το κανει ... "

ΑΠ. Στα pin 4 και 16 του 16F628 συνδεονται σε σειρα ενα τριμμερ R17=470ΚΩ και μια αντισταση R2=120ΚΩ.
Οι τιμες ειναι καταλληλες για περιπου εως 30' λεπτά dimmαρισμα.
Αν θέλουμε παραπανω διαρκεια, τοτε αυξανουμε την τιμη του τριμμερ απο 470ΚΩ σε 1ΜΩ ή 2,2ΜΩ.
Ετσι καλύπτουμε άνετα τη 1 ώρα διάρκεια dimmαρισματος.

[gmavro]

Δεν ξερω αν στο δικο μου εχει κανει καμια αλλαγη ο φιλος , αλλα το εχω περιπου στην μια ωρα και κατι παραπανω να κραταει και δουλευει μια χαρα . Τωρα ισως το βαλω και παραπανω το τριμερακι να δω αν θα κραταει και παραπανω ... Οταν το δοκιμασω θα σας πω .

[thanasisg]

Αρχική Δημοσίευση από sfk

2. Φιλε thanasisg:
-Δεν εχω ασχοληθει ακομα με LED και δεν το βλεπω συντομα.
Ισως λόγω του οτι με "φοβιζει" το φασμα τους και η αποδοση στην αναπτυξη των φυτων.

Είχα τρέξει παλιά, δοκιμαστικά, το φυτεμένο μου (με εύκολα, γρήγορης ανάπτυξης φυτά με δύο λάμπες φθορίου 6000Κ) και δεν είχα αντιμετωπίσει προβλήματα. Τώρα για πιο δύσκολα φυτά δεν ξέρω!!

Αρχική Δημοσίευση από sfk

-Τελος παντων απ'οτι εχω διαβασει κι εγω, θα πρεπει να χρησιμοποιησουμε MOSFET(με ψυκτρα) για να οδηγησουμε μια(ή περισσοτερες) σειρες LED.
Αφου μου λες οτι ξερεις απο ηλeκτρονικα δες εδω:

http://picprojects.org.uk/projects/b...rgb/#Schematic

Μπορει να μην ειναι το καταλληλο site, αλλα θα παρεις ιδεες. Ή ψαξε οπουδηποτε στο γοογλε "MOSFET LED"

Ευχαριστώ, θα το ψάξω!!!

[sfk]

Δυο απλες αλλα λειτουργικες βελτιωσεις στην κατασκευη μου,μετα απο ολο αυτο το διαστημα που λειτουργω το Dimmer.

1. Αντικατασταση του τριμερ R17 απο 470ΚΩ σε 1ΜΩ: ετσι μπορουμε να ανεβασουμε τη διαρκεια του φαινομενου σε 1 και πλεον ωρα.

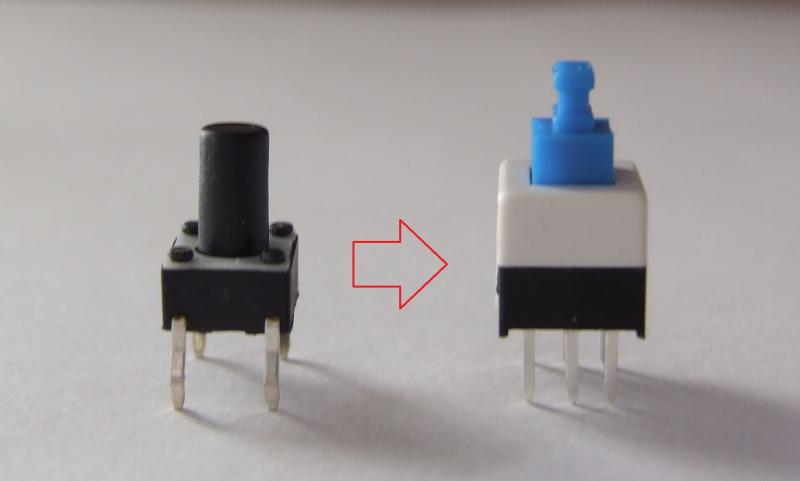

2. Αντικατασταση του push bouton "FREEZE" με mini (ή μεγαλυτερο) διακόπτη ON/OFF: η αλλαγη αυτη μας βοηθα στο να σταθεροποιουμε το φωτισμο μας στο ποσοστο που εμεις θελουμε.
π.χ. σε δισκοενυδρεια μπορει να θελουμε λιγοτερο φωτισμο. Πατωντας το "FREEZE" μπορουμε πλεον να δουλεψουμε τις λαμπες σε χαμηλοτερο φωτισμο(κανουμε και οικονομια!).

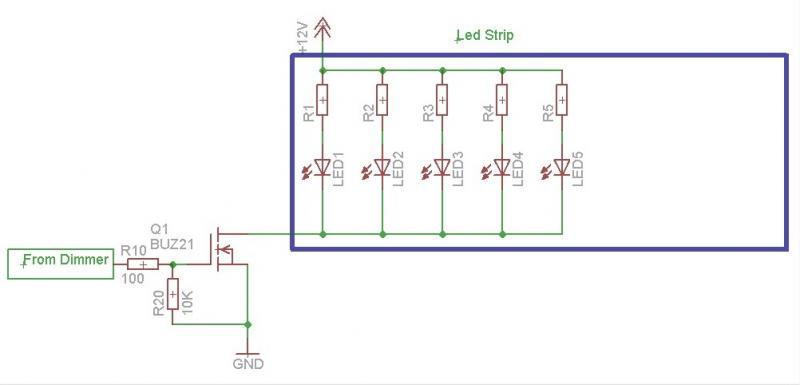

3. για οσους ενδιαφερονται να δουλεψει η κατασκευη με ledοταινια, πειραματιστειτε με αυτο το σχεδιο.
(δεν το δοκιμασα, αλλα ειναι το θεωρητικο που ισχυει για οποιοδηποτε MOSFET που θα οδηγησει led ή ταινια)
***Απαραιτητα το FET να ειναι N- MOSFET π.χ. της σειρας BUZ, IRF, κ.λ.π.

[Xapns]

Φίλε sfk κατ'αρχάς συγχαρητήρια για την πολύ καλή δουλειά σου!
Μια ερώτηση,η κατασκευή αυτή αφορά μόνο λάμπες Τ5;
Εγώ που έχω Τ8 λάμπες στο ενυδρείο πρέπει να τις αλλάξω (πράγμα δύσκολο)
ή μπορεί να γίνει κάποια εύκολη μετατροπή στην κατασκευή για Τ8;
Ευχαριστώ!

Το πρόγραμμα Eagle που θα το βρούμ???

[sfk]

Αρχική Δημοσίευση από Xapns

Φίλε sfk κατ'αρχάς συγχαρητήρια για την πολύ καλή δουλειά σου!
Μια ερώτηση,η κατασκευή αυτή αφορά μόνο λάμπες Τ5;
Εγώ που έχω Τ8 λάμπες στο ενυδρείο πρέπει να τις αλλάξω (πράγμα δύσκολο)
ή μπορεί να γίνει κάποια εύκολη μετατροπή στην κατασκευή για Τ8;
Ευχαριστώ!

1. Την κατασκευη τη δουλευω σε Τ5. Δε γνωριζω αν υπαρχει στο εμποριο ρυθμιζομενο ballast T8 και πιο ακριβως θες εσυ γιατα βατ που εχεις. Ρωτα σε ηλεκτρολογικα μαγαζια.
Βασικα η κατασκευη ειναι για ρυθμιζομενο ballast, το οποιο εχει εκτος των αλλων 2 ακροδεκτες +_ 0-10Volt. Eκει συνδεω το ρυθμιστη.

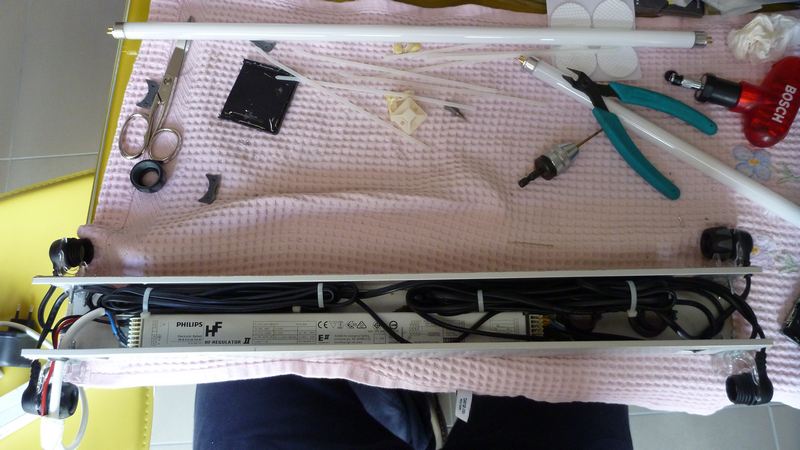

Και το σημαντικοτερο: για να αλλαξω ballast στο ενυδρειο μου "χαρακωσα" το καπακι. Ισως πρωτα θα πρεπει να σκεφτεις πως πρεπει να αφαιρεσεις τα παλια ballast ουτως η αλλως. Εγω αν ημουν στη θεση σου θα ξεκινουσα να φτιαξω αλλο νεο καπακι με ρυθμ. ballast και Τ5 και θα αφηνα το παλιο.

2. Eagle εδω: http://www.cadsoft.de/download.htm
(δωρεαν εκδοση για πλακετα διαστασεων νομιζω 8χ8 εκ.)

[Αντάρης]

Αρχική Δημοσίευση από sportbilly

Το πρόγραμμα Eagle που θα το βρούμ???

Δώσε μια ευκαιρία και στο kicad που είναι και free και χωρίς περιορισμούς...

[Xapns]

Αρχική Δημοσίευση από sfk

1. Την κατασκευη τη δουλευω σε Τ5. Δε γνωριζω αν υπαρχει στο εμποριο ρυθμιζομενο ballast T8 και πιο ακριβως θες εσυ γιατα βατ που εχεις. Ρωτα σε ηλεκτρολογικα μαγαζια.
Βασικα η κατασκευη ειναι για ρυθμιζομενο ballast, το οποιο εχει εκτος των αλλων 2 ακροδεκτες +_ 0-10Volt. Eκει συνδεω το ρυθμιστη.
Και το σημαντικοτερο: για να αλλαξω ballast στο ενυδρειο μου "χαρακωσα" το καπακι. Ισως πρωτα θα πρεπει να σκεφτεις πως πρεπει να αφαιρεσεις τα παλια ballast ουτως η αλλως. Εγω αν ημουν στη θεση σου θα ξεκινουσα να φτιαξω αλλο νεο καπακι με ρυθμ. ballast και Τ5 και θα αφηνα το παλιο.

Α μην αγχώνεσαι,το καπάκι το άνοιξα πριν 2 χρόνια γιατί είχε καεί το ballast και έπρεπε να το αλλάξω,οπότε έχω πρόσβαση!
Οπότε αυτό θα ζητήσω;Ρυθμιζόμενο ballast για τα δικά μου βατ και λάμπες Τ8;
Θα το ψάξω αύριο και αν βρω θα αναφέρω!
Ευχαριστώ!

[Αντάρης]

Να είναι ντιμμαριζόμενα με 1-10 Volt μόνο, γιατί όταν έψαχνα για το δικό ενυδρείο, μου έδειξαν και κάτι με το πρωτόκολλο DSI που δεν κάνουν για την εφαρμογή του sfk. Ούτε DALI κάνει...

[sfk]

Αρχική Δημοσίευση από Αντάρης

Να είναι ντιμμαριζόμενα με 1-10 Volt μόνο, γιατί όταν έψαχνα για το δικό ενυδρείο, μου έδειξαν και κάτι με το πρωτόκολλο DSI που δεν κάνουν για την εφαρμογή του sfk. Ούτε DALI κάνει...

ΣΩΣΤΑ
Το βασικοτερο ξεχασα να ειναι 1-10Volt (αναλογικο).Τα DALI ειναι ψηφιακα.
Δες http://www.bltdirect.com/products.ph...mmable+Ballast

και βρες κατι παρομοιο με τα QTI για τις λαμπες σου

*δεν το δουλεψα το kicad. Orcad παλιοτερα και τωρα το Eagle. Η φρη εκδοση του αρκει για την πλακετα μας.

[gmavro]

Καλησπερα ,

Μετα απο καιρο επαναφέρω το θεμα , γιατι αντιμετωπίζω ενα προβλημα με το DIY .
Ενω δουλευει μια χαρα , αυτο που παρατηρω ειναι οτι χαλαει τις λαμπες πολυ γρηγορα , δηλαδη ηδη εχω αλλαξει ενα ζευγαρι απο λαμπες , μαλιστα στις καινουργιες που εχω βαλει στις ακρες τους οι λαμπες εχουν μαυρίσει αρκετα και δεν ανάβουν και απο ακρη σε ακρη .
Κανω κατι λαθος ?

Ευχαριστω

[exelix]

Μήπως φταίει αυτό;

http://www.aquatek.gr/vb/showpost.ph...23&postcount=8

[aquaman]

Κι εγώ διάβασα σε manual της sylvania για 100 ώρες burn in στο 100% προκειμένου να μην χαλάσουν γρήγορα οι λάμπες...

[Churu]

Αρχική Δημοσίευση από exelix

Μήπως φταίει αυτό;

http://www.aquatek.gr/vb/showpost.ph...23&postcount=8

Και με ποιον τροπο στρωνουμε τις λαμπες φιλε exelix?

[exelix]

Όπως λέει ο aquaman από πάνω. Για όσες ώρες λέει ο κατασκευαστής στο 100%. Παλιά θυμάμαι να το γράφουν σε καταλόγους, δεν ξέρω αν το γράφουν πια. Και δε θυμάμαι αν έχω δει κάπου για πάνω από 100 ώρες.

[Churu]

Αρχική Δημοσίευση από exelix

Όπως λέει ο aquaman από πάνω. Για όσες ώρες λέει ο κατασκευαστής στο 100%. Παλιά θυμάμαι να το γράφουν σε καταλόγους, δεν ξέρω αν το γράφουν πια. Και δε θυμάμαι αν έχω δει κάπου για πάνω από 100 ώρες.

Eυχαριστω exelix και aquaman

[aquaman]

Το "καλό" είναι ότι δε χρειάζεται το άναμα να είναι συνεχές - οπότε αν τα έχεις με ντιμάρισμα, απλά δε συνδέις το ντιμάρισμα για τις πρώτες 10αριά μέρες και τα δουλεύεις σκέτα on/off με το χρονοδιακόπτη.
