Τάκη το αστέρι έχει 6 επαφες 2 για το led και 4 για την σύνδεση. Είναι σχεδόν αδύνατον να μην ακουμπήσει η βίδα σε κάποια επαφή.

Μια ευκολη λυση ειναι οι μονωτικες ροδελες για τρανζιστορ TO-220 (η ΤΟ-3 αν θελετε μεγαλυτερες).
Οι ροδελες ειναι αυτες :
http://export.farnell.com/multicomp/...pk10/dp/936649

Θα βρειτε σε καταστηματα με ηλεκτρονικα (Κατουμας, Βενιερης κλπ).

Μιας και η συζητηση ειναι για LED να μοιραστω και εγω την εμπειρια μου αφου τρεχω ενα πυκνοφυτεμενο HighTech με DYI leds εδω και σχεδον 2 χρονια.

Eνυδρειο Juwel Rio 125. Pressurized CO2, Sera CO2 controller + Hanna CO2 probe.

Φωτιστικο 1 : 6 x BRIDGELUX - BXRA-56C0700-A-00 (5600 Kelvin - 685lm στα 350mA) συνολικη ισχυς ~36W, συνολικη φωτεινη ροη ~4100 lm.

Με τα ιδια χαρακτηριστικα υπαρχει και το νεοτερο BXRA-56C1000-A-00 με 1000lm αποδοση. Προσοχη γιατι χρειαζεται 28.1 VF.

Τα LED τα αγορασα απο την Farnell.

H κατανομη του φασματος των BridgeLux BXRA-56 φαινεται παρακατω :



Kαλυπτει πληρως την περιοχη των 440nm και εχει περιπου 35% της ισχυος του στην περιοχη των 620nm (Χλωροφυλλη τυπου Β). Πασχει σαφως στην περιοχη των 405nm και ειναι ελαχιστα ικανοποιητικο στην περιοχη των 642 (Χλωροφυλλη τυπου Α).

Την δευτερη περιοχη (642 - 660nm) την καλυψα προσθετοντας 2 led LZ1-10R200 - LED 5W DEEP RED της LEDENGIN.


Η οδηγηση των led γινεται απο 6 DC/DC current drivers της XP Power (LDU0830S350) που εχουν ενσωματωμενη δυνατοτητα dimming με PWM ή 0-1.25V. Δυστυχως η υψηλη VF των BrigeLux (~18V) δεν επιτρεπει την συνδεση τους σε σειρα και ετσι χρειαζεται ενας driver ανα led .

Αντιθετα τα Deep Red εχουν VF ~3V οποτε ενας driver LDU2430S1000-WD μπορει να οδηγησει ανετα 5-6 led στη σειρα αν υποθεσουμε οτι το bus τροφοδοσιας ειναι 24Vdc.


Η ψυκτρα ειναι Fischer Electronik
SK 567 798x50x25.

Επειδη τα 46W ειναι πολλα ακομα και για μια ψυκτρα αυτων των διαστασεων και η μακροζωια των led εξαρταται απο την θερμοκρασια τους χρησιμοποιω δυο Low noise ανεμιστηρες 50x50mm στα 12V. Και επειδη κανενας ανεμιστηρας δεν ειναι αρκετα low noise ουτε κραταει για πολυ αν λειτουργει συνεχεια, χρησιμοποιω σε σειρα ενα thermal switch της MICROTHERM (03EN151044) 35/50C.

Βλεπω συχνα οτι γινονται αναφορες για οδηγηση των led μεσω απλων αντιστασεων. Η εσωτερικη αντισταση των led δεν ειναι ωμικη αλλα εχει δυναμικα χαρακτηριστικα. Mεταβαλεται αναλογα με το ρευμα που διαρεει το led, με την VF και την θερμοκρασια του core. Και ολα αυτα ειναι διαφορετικα απο κομματι σε κομματι γιαυτο οι κατασκευαστες κατηγοριοποιουν τα led με τον ιδιο κωδικο σε bins. Επισης απο τις χαρακτηριστικες καμπυλες ρευματος/τασης μπορει κανεις να δει οτι για πολυ μικρες μεταβολες της VF της ταξεως των 0.3 - 0.7V το ρευμα μπορει πολυ ευκολα ακομα και να τετραπλασιαστει καταστρεφοντας το led ή μειωνοντας δραστικα τον χρονο ζωης του. Αν επιλεξετε να χρησιμοποιησετε τελικα αντιστασεις αντι για πηγες ρευματος μετρηστε τα ρευματα σε καθε led ξεχωριστα και προσθεστε αντιστασεις μεχρι να παρετε max το 80-85% του ονομαστικου ρευματος του led με την προυποθεση οτι το τροφοδοτικο σας ειναι σταθεροποιημενο.Φροντιστε να παραμεινει το ιδιο για την υπολοιπη ζωη του φωτιστικου αφου τα ρευματα εξαρτωνται εκτος των αλλων και απο την ταση του.



Επειδη το post πηγε μακρια το υπολοιπο μερος της κατασκευης και φωτο τα αφηνω για την συνεχεια.

Καλη συνεχεια σε ολους,

Αγγελος

[bouboulas]

Άγγελε δυστυχώς δεν μπορώ να ανοίξω κανένα από τα παραπάνω λινκ. Όλα με οδηγούν εδώ http://export.farnell.com/jsp/home/e...equestid=57808 Είναι πάρα πολύ ενδιαφέρον οι πληροφορίες που δίνεις και θα με ενδιέφερε αν μπορούσες να επεκταθείς περισσότερο. Επίσης θέλω να σε ρωτήσω αν αντιμετωπίζεις προβλήματα με άλγες και τι ανάπτυξη έχεις στα φυτά.

[abrous]

Αρχική Δημοσίευση από bouboulas

Άγγελε δυστυχώς δεν μπορώ να ανοίξω κανένα από τα παραπάνω λινκ. Όλα με οδηγούν εδώ http://export.farnell.com/jsp/home/e...equestid=57808 Είναι πάρα πολύ ενδιαφέρον οι πληροφορίες που δίνεις και θα με ενδιέφερε αν μπορούσες να επεκταθείς περισσότερο. Επίσης θέλω να σε ρωτήσω αν αντιμετωπίζεις προβλήματα με άλγες και τι ανάπτυξη έχεις στα φυτά.

Παραξενια του site της Farnell. Πατα ενα απο τα link και οταν σε παει στην σελιδα που μου εστειλες πατα πανω δεξια <Farnell export>. Θα σε οδηγησει στην αρχικη σελιδα του site. Απο εκεινη τη στιγμη και μετα αν κανεις δεξι κλικ στα link μου και <open link in new tab> θα βλεπεις κανονικα τη σελιδα που σου εστειλα. Εναλλακτικα μπορεις στην αρχικη του σελιδα να κανεις αναζητηση των κωδικων που γραφω.

Η αναπτυξη των φυτων μαζι με ~30ppm CO2 και λιπανση EI ηταν οργιωδης. Για μεγαλο διαστημα πετουσα μια σακουλα χορτα καθε παρασκευη. Προβλημα με αλγες αντιμετωπισα το καλοκαιρι καθως δεν εχω cooler και το δωματιο που εχω το ενυδρειο ειναι ζεστο. Ειχα επισης και αρκετα μεγαλο αριθμο Cardina Japonica καθως και οττοκυκλους που οπως φαινεται εκαναν καλη δουλεια. Καποια στιγμη περυσι ενα σκαλαρι που εχω περιπου 5 χρονια αρχισε να γινεται επιθετικο και μου εφαγε τις γαριδες σε ανυποπτο χρονο. Απο τοτε υπαρχει μια ελαφρια αυξηση στην αλγη που παρ ολα αυτα ειναι ελεγχομενη.

Θα γραψω περισοοτερα και για τα υπολοιπα φωτιστικα καθως δεν ειναι ιδια μολις βρω λιγο χρονο.

Καλημερα σε ολους,

Αγγελος

[g81gr]

Πολύ ωραία λεντ, και συνδέονται και εύκολα!!! Καλή και οικονομική λύση!!!

[bouboulas]

Αρχική Δημοσίευση από abrous

Παραξενια του site της Farnell. Πατα ενα απο τα link και οταν σε παει στην σελιδα που μου εστειλες πατα πανω δεξια <Farnell export>. Θα σε οδηγησει στην αρχικη σελιδα του site. Απο εκεινη τη στιγμη και μετα αν κανεις δεξι κλικ στα link μου και <open link in new tab> θα βλεπεις κανονικα τη σελιδα που σου εστειλα. Εναλλακτικα μπορεις στην αρχικη του σελιδα να κανεις αναζητηση των κωδικων που γραφω.

Η αναπτυξη των φυτων μαζι με ~30ppm CO2 και λιπανση EI ηταν οργιωδης. Για μεγαλο διαστημα πετουσα μια σακουλα χορτα καθε παρασκευη. Προβλημα με αλγες αντιμετωπισα το καλοκαιρι καθως δεν εχω cooler και το δωματιο που εχω το ενυδρειο ειναι ζεστο. Ειχα επισης και αρκετα μεγαλο αριθμο Cardina Japonica καθως και οττοκυκλους που οπως φαινεται εκαναν καλη δουλεια. Καποια στιγμη περυσι ενα σκαλαρι που εχω περιπου 5 χρονια αρχισε να γινεται επιθετικο και μου εφαγε τις γαριδες σε ανυποπτο χρονο. Απο τοτε υπαρχει μια ελαφρια αυξηση στην αλγη που παρ ολα αυτα ειναι ελεγχομενη.

Θα γραψω περισοοτερα και για τα υπολοιπα φωτιστικα καθως δεν ειναι ιδια μολις βρω λιγο χρονο.

Καλημερα σε ολους,

Αγγελος

Σε ευχαριστώ Άγγελε. Βλέπω ότι είναι αρκετά τσιμπημένη η τιμή σε σχέση με τα άλλα επώνυμα led που κυκλοφορούν . Αν βρεις χρόνο κάνε μια παρουσίαση το φωτιστικό σου.

[abrous]

Αρχική Δημοσίευση από bouboulas

Σε ευχαριστώ Άγγελε. Βλέπω ότι είναι αρκετά τσιμπημένη η τιμή σε σχέση με τα άλλα επώνυμα led που κυκλοφορούν . Αν βρεις χρόνο κάνε μια παρουσίαση το φωτιστικό σου.

Αν εννοεις το Red LZ1-10R200 ναι ειναι. Αλλα ηθελα κατι σε star pack εδω και τωρα για να μην φτιαχνω pcb. Αν πας σε σκετο emiter οι τιμες πεφτουν φυσικα. Το BXRA-56C παντως πιστευω οτι εχει πολυ καλη τιμη για τα lumens που δινει (~700lm το καθενα). Αλλωστε ειναι BridgeLux και made in Switzerland ! Εισαι σιγουρος οτι κανει ακριβως οτι λεει (το αντιθετο απο τα κινεζικα).

[bouboulas]

Σίγουρα έτσι είναι πόσο μάλλον αυτά που καμία σχέση με Κίνα. Με εντυπωσίασε η θερμοκρασία λειτουργίας που δίνει.

[abrous]

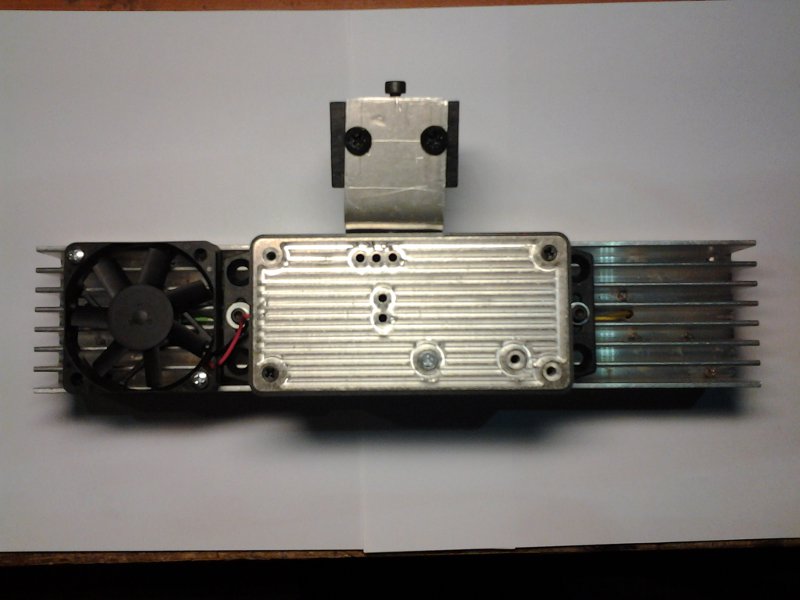

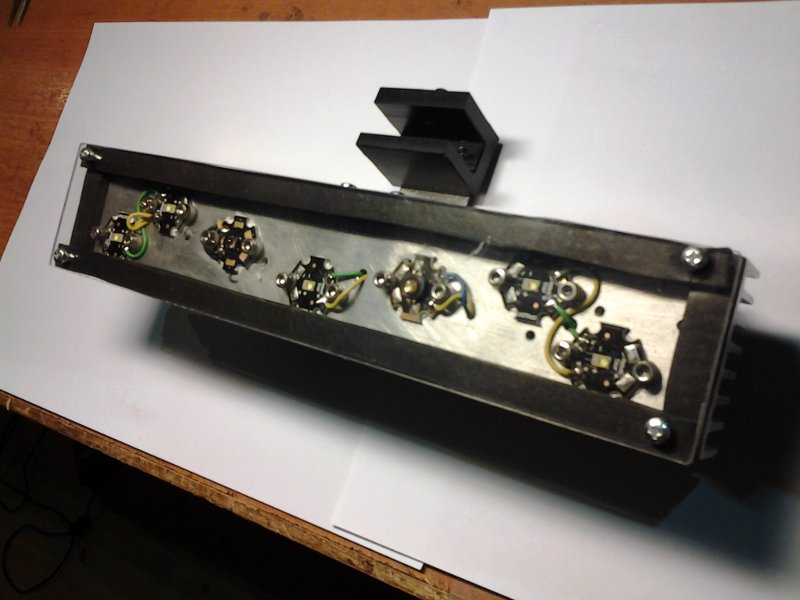

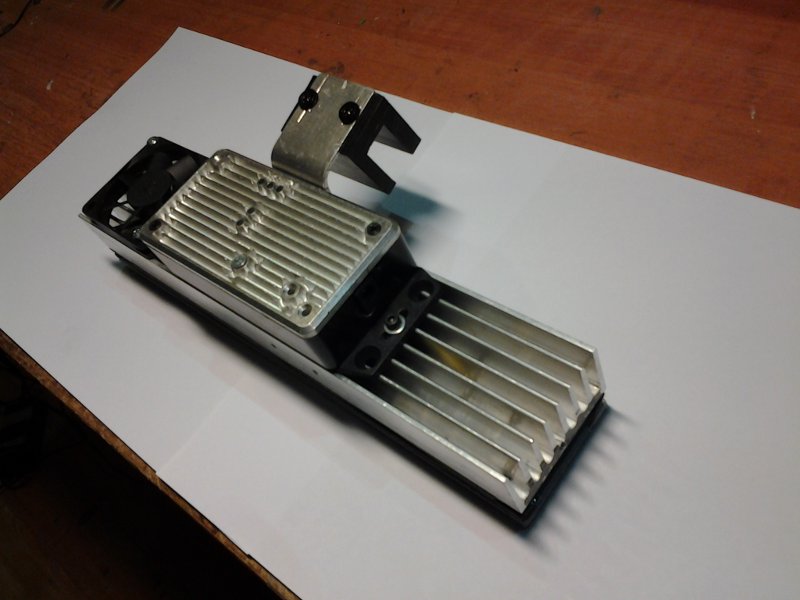

Μερικες φωτο απο τους δυο τυπους φωτιστικων που χρησιμοποιω. Οι δυο πρωτες ειναι το φωτιστικο που περιεγραψα παραπανω με τα 6 BRIDGELUX
BXRA-56C0700-A-00 στα 5600Κ/4200lm με luminus efficacy 124lm/W !!!!.
Τα current controller ειναι 6 x XP POWER LDU0830S350 με PWM/analog control.
Στα ~45 W συνολικη ισχυ τα ανεμιστηρακια οπως ειπαμε ειναι απαραιτητα.
Τα καλυματα ειναι polycarbonate της Bayer UV resistant.

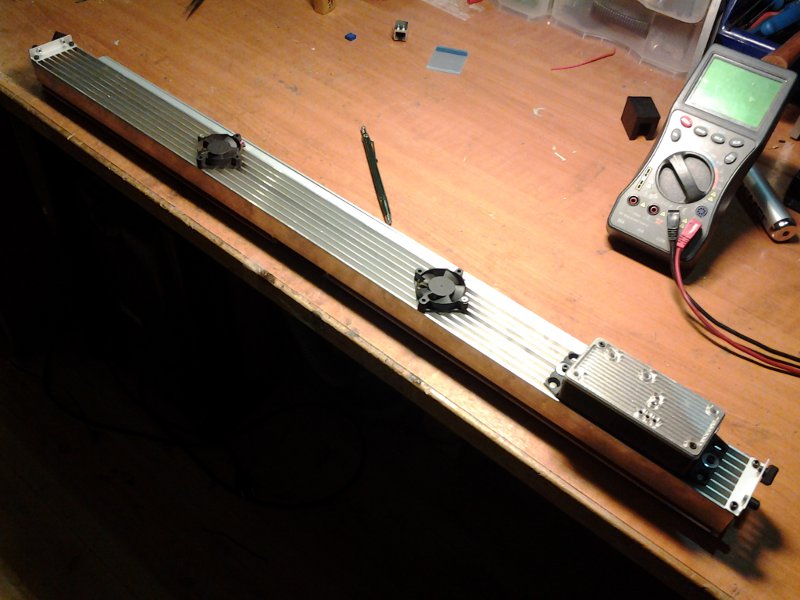

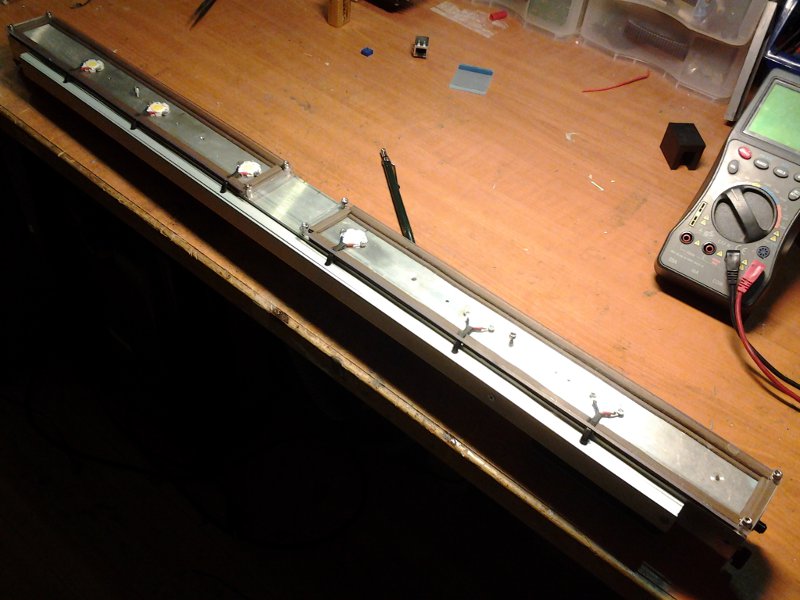

Οι τρεις επομενες ειναι απο το μικρο που εχω για το πισω μερος του RIO (χρησιμοποιω 2). Τα led ειναι :
