Open aquarium controller DiY project

[abrous]

Γεια χαρα σε ολους,

Πριν αρκετο καιρο ειχα ανοιξει ενα σχετικο topic σχετικα με την κατασκευη ενος controller για ενυδρειο αλλα οι αυξημενες υποχρεωσεις ειχαν καθυστερησει το project. .. Σκοπος μου ειναι η δημιουργια ενος open source project που θα μπορει να αναπτυσεται απο πολλα ατομα ταυτοχρονα και θα ειναι φυσικα free για ολους. Οποιος ενδιαφερεται και μπορει να ασχοληθει ειναι ευπροσδεκτος.
Απο την προηγουμενη φορα "μαζεψα" λοιπον λιγο τις προδιαγραφες ωστε να θελει λιγοτερη δουλεια και να μπορει να φτιαχτει απο τον μεσο χομπιστα των ηλεκτρονικων και οριστε που κατεληξα :
Hardware
- Microcontroller AVR Mega128 with 128K Flash + 4K RAM + 4K EEPROM
- Real time Clock with battery back up
- Buzzer για τα διαφορα alarm
- οθονη LCD 2x16
- 6 πληκτρα
- Θυρα RS-232 για Logging και συνδεση με εξωτερικο module GPRS/GSM
- Θυρα SPI για πιθανες μελλοντικες επεκτασεις
- 2 Αναλογικες εξοδοι
- 3 αναλογικες εισοδοι (pH, θερμοκρασια, και μια βοηθητικη)
- 8 εξοδοι (Θερμαντικο-ψυκτικο-3 φωτα - moonlight - CO2 -Airpump)
- 5 γενικης χρησης I/O για οτι προκυψει
- Τροφοδοσια 10VAC
- Εβγαλα την δυνατοτητα Ethernet για την ωρα οπως και την Compact Flash για logging.

Ολα τα I/O εινα ψηφιακα και φυσικα χρειαζοντα καποια πλακετα που θα ελεγχει τα ρευματα. Αυτην δεν την εχω σχεδιασει ακομα αλλα νομιζω οτι χαρην απλοτητας θα μεινω στην κλασσικη λυση των ρελε. Ειμαι ανοιχτος σε γνωμες παντως.

Software :
Full ANSI C coding σε IAR C - Σκοπος μου να το μεταφερω ολο σε WINAVR gcc που ειναι free .
- 24ωρο real time clock με μπαταρια.
- ρυθμιση pH 5.0 - 9.0
- ρυθμιση θερμοκρασιας απο 15 - 35C με δυνατοτητα ελεγχου θερμαντικου
και ψυκτικου.
- Μεγιστη επιτρεπομενη αποκλιση pH και θερμοκρασιας.
- Alarm για τις παραπανω αποκλισεις με ηχο ή SMS αν υπαρχει GPRS module.
- Τρεις διαφορετικες ζωνες φωτισμου - οι δυο με προγραμματιζομενη ανατολη δυση με διαρκεια 1 λεπτο εως 8 ωρες.
- Ανατολη δυση σεληνης
- προγραμματισμος αεραντλιας
- Δυνατοτητα ευκολης χειροκινητης λειτουργιας των παραπανω απο μενου.

Θα ηθελα την γνωμη των πιο εμπειρων στο θεμα των ενυδρειων για επιθυμητες λειτουργιες αλλα και την συμβολη οσων ενδιαφερονται να συμετασχουν στο coding . Εχω κανει αρκετη απο τη δουλεια βασης οπως τα memu και ολο το bios αλλα εχει πολυ πραγμα ακομα.

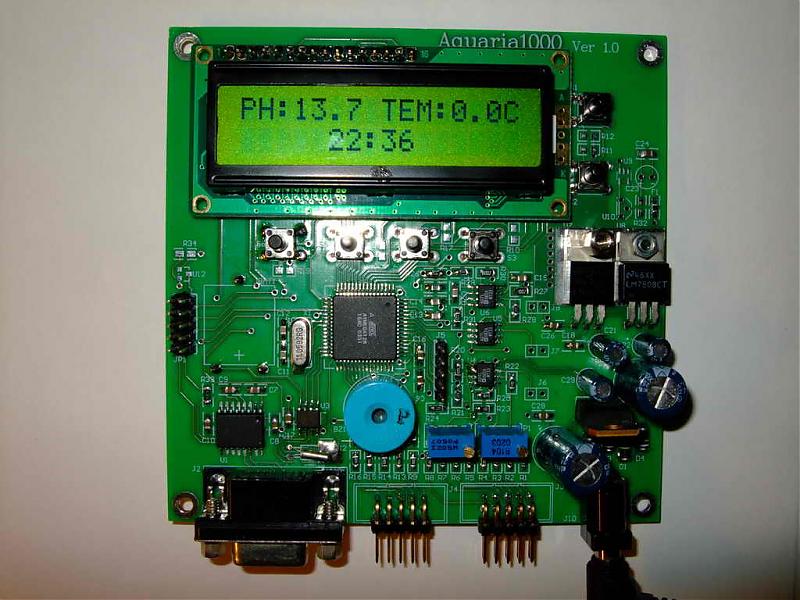

Παρακατω εχω μερικες φωτο του πρωτοτυπου οπως ειναι σημερα.
Περιμενω γνωμες ιδεες και συμετοχη οσων θελουν να ασχοληθουν...

Φιλικα ,

Αγγελος
