Diy dimmer για λάμπες Τ5 και power compact!!

[Neoklis]

Η όλη προσπάθεια έγκειται στο να γίνει μία όμορφη και ταυτόχρονα οικονομική κατασκευή που να λειτουργεί ως dimmer.
Λειτουργεί τέλεια και το έχω προσαρμοσει και στο δικό μου ενυδρειο με εντυπωσιακά αποτελέσματα!!!

Το σχεδιάγραμμα είναι του ΒΑΣΙΛΗ και θέλω να τον υπερευχαριστήσω για όλη την βοήθεια και ανοχή που έδειξε στις απορίες μου!!


Για την λειτουργία της όλης κατασκευής χρειάζεται:

1. Ηλεκτρονικό ballast dimmable (0-10 volt)
2. Ένα τροφοδοτικό 18V (δεν χρειάζεται να είναι πολύ δυνατό)
3. Το κύκλωμα (dimmer) το οποίο καθοδηγεί το ballast
4. Έναν χρονοδιακόπτη 220V επαφής. Αυτό θέλει μεγάλη προσοχή, πρέπει ο χρονοδιακόπτης να ανοιγοκλείνει μια επαφή.

Από εκεί και πέρα λάμπες Τ5 ή pc, ακροφύσια για τις λάμπες και καλώδιο.


Υλικά για το τροφοδοτικό των 18V:

1. T1 = Μετασχηματιστής
2. BR1 = Γέφυρα ανόρθωσης 35V/1A
3. F1 = ασφάλεια 1A/250V
4. U1 = 7818
5. C2 +C4 = 100nF κεραμικός
6. C1 = 2200 μF /35V ηλεκτρολυτικός
7. C3 = 10μF/25V ηλεκτρολυτικός
8. D1 + D2 = 1Ν4007

Η συσκευή λειτουργεί ως εξής.
Δίνουμε ρεύμα στο ballast μας κανονικά και οι λάμπες ανάβουν δίνοντας ένα απαλό τόνο στο ενυδρείο.
Απο τη στιγμή που ενώνουμε τα 2 ασπρα καλώδια μεταξύ τους (προκαλούμε δηλαδη βραχυκύκλωμα) το dimmer αρχιζει να δίνει μέχρι να πιάσει τα 10V σε διαστημα 15-20 λεπτών.
Και έτσι έχουμε την Ανατολή.

Για την αντίστροφη λειτουργία (Δύση) αρκεί να απομακρύνουμε τις 2 επαφές του ασπρου καλωδίου και θα αρχίσει σε ενα ιδιο χρονικό διαστημα να μειώνει την ένταση τιυ φωτός των λαμπών.
Για αυτό το λόγο χρειαζόμαστε ένα χρονοδιακόπτη επαφής, ο οποίος δηλαδή θα ανοιγοκλείνει την επαφή και θα κάνει το συγκεκριμένο βραχυκύκλωμα.

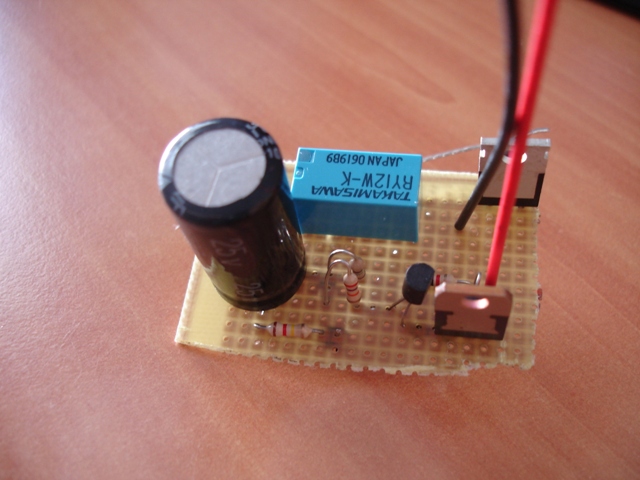

Ακολουθούν φωτό...
Στην τελευταία βλέπετε το χρονοδιακόπτη επαφής τον οποίο βρήκα εγώ τυχαία ψάχνοντας... σιγουρα θα υπαρχουν και πολλοι αλλοι...
