κατασκευη φωτιστικου τ5 με συστημα ανατολης/δυσης


Μετα απο μερικες προσπαθειες λοιπον καταφεραμε και αντιγραψαμε το συστημα ανατολης δυσης και ευχαριστω πολυ τον κ. Ιωννη που μοιραστηκε τις γνωσεις του και εδωσε απλοχερα προς τους συνχομπιστες το συστημα του ανατολης/δυσης με τον κωδικα για το arduino, την συνδεσμολογια και ολες τις απαραιτητες πληροφοριες για να το κατασκευασει καποιος μονος του
οποτε εχουμε και λεμε
για το φωτιστικο πηγα σε στραντζα και αντεγραψα γνωστο φωτιστικο
http://www.aquatek.gr/vb/picture.php...pictureid=6589
http://www.aquatek.gr/vb/picture.php...pictureid=6586
http://www.aquatek.gr/vb/picture.php...pictureid=6585 στην τιμη των 25 ευρω
στην συνεχεια πηρα του ανακλαστηρες
http://www.aquatek.gr/vb/picture.php...pictureid=6591
12 ευρω
χρησιμοποιησα το funduino uno R3 4,98 ευρω απο ebay και prototype shield 0,69 ευρω αποhttps://www.hellasdigital.gr/electro...tinned-4x6-cm/ για να βαλω επανω dipswitch 1,33 ευρω τα 10 απο ebay
http://www.aquatek.gr/vb/picture.php...pictureid=6590 και αντιστασεις (τις ειχε ο πεθερος)
επισης ενα dimmable ballast 2x24watt τ5 1-10V (30 ευρω απο καταστημα της περιοχης μου τελικα κατοπιν παραγγελιας οπως και τα ακροφυσια 0,30 ευρω το ενα) και για δοκιμη πηρα 2 απλες λαμπες Τ5
ευτυχως ο πεθερος ειναι ηλεκτρονικος :D και δεχτηκε να μου το φτιαξει με χαρα :smt041, ετσι του πηγα το σχεδιο απο την ιστοσελιδα του κ. Ιωαννη και μου εφτιαξε την πλακετα, και μετα απο δοκιμες δουλεψε εν μερη καθως δεν το εχω δει ακομη να κανει ''δυση'', μονο την ανατολη μετα απο 15 λεπτα.
https://www.youtube.com/watch?v=-c34eiWBP3M
στο βιντεο φαινεται το συστημα στην θεση debug που πραγματοποιειται ενας ολοκληρος κυκλος ανατολης/δυσης μεσα σε λιγα δευτερολεπτα,
στην συνεχεια θα βαλω χρονοδιακοπτη ετσι μολις ξυπνησω να δω αν οντως δουλευει και η ''δυση''. εχει αρκετη δουλιτσα ακομη αλλα επιτελους η αρχη εγινε!
http://www.aquatek.gr/vb/picture.php...pictureid=6588
http://www.aquatek.gr/vb/picture.php...pictureid=6584

Άντε καλορίζικο λοιπόν.
Μόνο 15 λεπτά... το βρίσκω λίγο... μπορείς να το πας παραπάνω;
Το δικό μου σύστημα πάντως με τις Τ5... μου έβγαλε κάτι προβληματάκια και το παρόπλισα ήδη.-

ευχαριστω πολυ! μακαρι να βγει οπως θελω :D δοκιμαστηκα το εχω στα 15' να δω αν οντως δουλευει, περιμενα με το χρονομετρο να δω τι κανει, και αν εχεις και την γυναικα να σε κοιτα που κοιτας ενα φως πως αναβει για 15' εεε νιωθεις ενα βλεμμα να σε τρυπαει :D:D:D:D οποτε χρονοδιακοπτης και το πρωι η δυση...ειδα την ανατολη κατι ειναι και αυτο :D

Μπράβο!!! Καλορίζικο!!! Και το στραντζαριστό πολύ όμορφο!
Περιμένουμε να το δούμε και ολοκληρωμένο.

Ωραια κατασκευη μπραβο,ευχομαι να σου δουλεψει καλα!!
Τους ανακλαστηρες απο που τους πηρες;Εχει σε διαφορα μεγεθη;

Ναστε καλα παιδια. Οντως μακαρι να δουλεψει! Η στρατζα εκανε ωραια δουλεια. Πιστεύω θα δειξει οταν βαφτει ξαι μπουν και τα ανεμιστηρια! Αντε να μαζευω σιγα σιγα το ρεεφακι μου😀 οι ανακλαστηρες πιστευω ακριβοι 4 ο ενας. Μηκος βρηκα 50 εκ ακριβως για τις 24αρες που θα βαλω. Τελευταια κομμάτια μου ειπαν. Σταματησαν να φερνουν γιατι ηταν ακριβοι και δεν συμφερε τους πελατες και απλα αγοραζαν ετοιμο φωτιστικο οροφης. Ωραιους εχει ο ιγνατιος αλλα δυστυχώς για εμενα οχι ετοιμοπαραδοτους.

Στάλθηκε από το SM-G920F μου χρησιμοποιώντας Tapatalk

Με το καλό φιλαρακι!
Η μεθοδικότητα και ο προγραμματισμός στο συνολικό project σου,θα σε ανταμείψουν με ενα τέλειο αποτέλεμα!
Σε αναμένουμε Καλη συνεχεια!

Ευχαριστώ πολυ φιλε μου! Τελικα να βαλω 6 χ24 Watt ; δεν ειναι υπερβολη στα 100 λιτρα main? Ελεγα για 4. Σε καμια εβδομαδα παραγγελνω και το σκιμερακι :D

Καλορίζικο το σκίμμερ να ειναι φιλαρακι!
Τι διάλεξες τελικά;
Απλα θα μπορείς να βάλεις και ακροπορες,μια Χαρά έπραξες!

Αν λες για σκιμερ το bubble magus curve 5. Για λαμπες εχω 3 μπαλαστ. Το ενα με τον κοντρολερ ανατολης δυσης. Θα το ποθετησω και τους αλλους 2 και βλεπουμε. Ποσες λαμπες θα βαλω θα το δω στην πορεία. Εχουμε πολυ ακομη :D πηγα πρακτικερ σημερα για βιδες γιατι σηκωθηκα αργα και δεν ειχαν. Δευτερα παλι θα ασχοληθω με το φωτιστικο.

Προχωράμε αργα αλλα σταθερα μπηκαν μπαλαστ κοντρολερ http://uploads.tapatalk-cdn.com/2016...72b72ff8f6.jpg

Στάλθηκε από το SM-G920F μου χρησιμοποιώντας Tapatalk

Πολύ κοντά τις έχεις τις θέσεις για τις λάμπες (σαν ζευγάρια)... ΑΝ τις βάλεις έτσι, μειώνεις την διάρκεια ζωής τους.
ΑΝ αφήσεις μόνο τις 2 που φαίνονται στην φωτογραφία... είσαι εντάξει. ;)
Το κουτί εκτός ότι "κλέβει" χώρο για μεγαλύτερες λάμπες... σε τι θα χρησιμέψει;

Μπραβο ρε mathiu πολυ ωραιο.
Αντε να το δουμε να δουλευει εμεις που ζηλευουμε

Τις εχω ετσι κοντα γιατι οι ανακλαστηρες δεν με βολευαν αλλιως εβαλα 3 και πανε 2 λαμπες ανα ανακλαστηρα. Αρχικα θα εχω 4 λαμπες απλα μετα απο συμβουλή συνχομπιστα αν θα θελω να παιξω με σκληρα κοραλακια κλπ θα χρειαστω 6 για να εχω περισσότερες επιλογες σε λαμπες φασμα κλπ. Ετσι εβαλα 6 και βλεπουμε. Τωρα για το κουτι οπως αρχικα ειπα ειναι κοπια γνωστου φωτιστικου. Δεν εξυπηρετει σε κατι καθαρα σχεδιαστικο το θεμα. Μου αρεσαν πολυ οι γωνιες που εχει το συγκεκριμένο φωτιστικο και προσπαθησα να το αντιγραψω.

Στάλθηκε από το SM-G920F μου χρησιμοποιώντας Tapatalk
-------------------------
Νασαι καλα φιλε μου! Αυριο με το καλο να ξυπνησω νωρις γιατι δουλευω ως τις 6 και θα βαλω πλαϊνά καπακια και θα ασχοληθω με συνδεσμολογια. Και τελος ανεμιστηρες και κομματι πλεξι με βάψιμο. Παλευω ταυτόχρονα και το 2ο φωτιστικο με high power leds με tc420 και εχω μεινει πισω [emoji1]

Στάλθηκε από το SM-G920F μου χρησιμοποιώντας Tapatalk
-------------------------
http://uploads.tapatalk-cdn.com/2016...c70c6a5479.jpghttp://uploads.tapatalk-cdn.com/2016...6f0737a807.jpghttp://uploads.tapatalk-cdn.com/2016...d1a0270870.jpghttp://uploads.tapatalk-cdn.com/2016...7fa3d9fa12.jpg
Μπηκαν και οι ανακλαστηρες [emoji3] ερωτηση ανεμιστηρες να βαλω η οχι; πρεπει να φυσανε πανω στα μπαλαστ;

Στάλθηκε από το SM-G920F μου χρησιμοποιώντας Tapatalk

Μπηκαν και 2 ανεμιστηρακια 😀 αυριο συνδεσμολογια και βαψιμο μετα http://uploads.tapatalk-cdn.com/2016...a89d5412b1.jpg

Στάλθηκε από το SM-G920F μου χρησιμοποιώντας Tapatalk

Ακόμα καλυτερα ετσι!
Καλη συνεχεια,αναμένουμε εναγωνίως την συνεχεια!

Νασαι καλα φιλε μου. Επιτελους εμοιασε με φωτιστικο 😁 ευελπιστώ μεσα στην εβδομάδα να εχει τελειωσει. Ντιζες εμειναν για κρεμασμα 😉 και η βαση στήριξης!

Στάλθηκε από το SM-G920F μου χρησιμοποιώντας Tapatalk

Επιτέλους τελείωσε η συνδεσμολογια! 😁 βάψιμο τωρα και τέλος. http://uploads.tapatalk-cdn.com/2016...5af0ff4018.jpghttp://uploads.tapatalk-cdn.com/2016...75da8bd95c.jpg

Στάλθηκε από το SM-G920F μου χρησιμοποιώντας Tapatalk

τούμπανο φιλαράκι!
ούτε εργοστασιακό έτσι!;)

Νασαι καλα φιλαράκι εκοψα και πλεξι και εμεινε βάψιμο http://uploads.tapatalk-cdn.com/2016...120453c75a.jpg

Στάλθηκε από το SM-G920F μου χρησιμοποιώντας Tapatalk

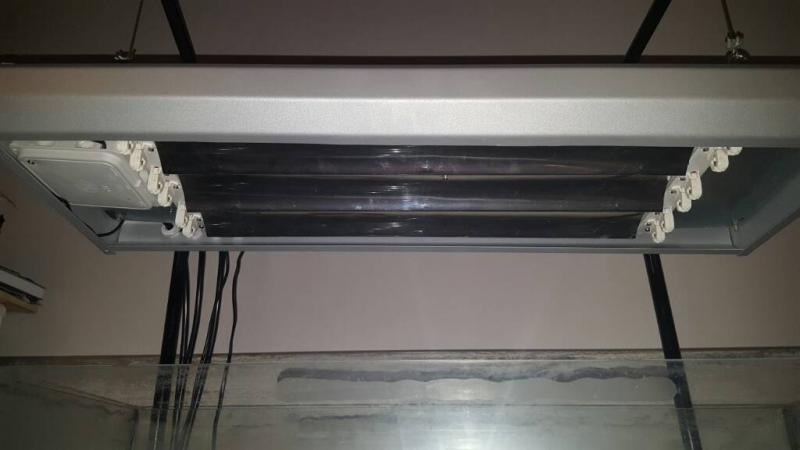

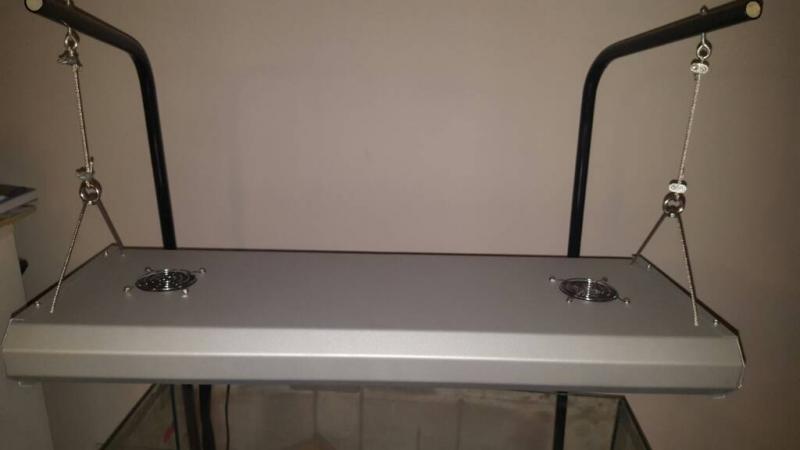

Το κρεμασα λιγο προχειρα. Θελει λιγο κεντραρισμα αλλα ειμαι ευχαριστημενος απο το αποτελεσμα 😀 Συνημμένο Αρχείο 84314

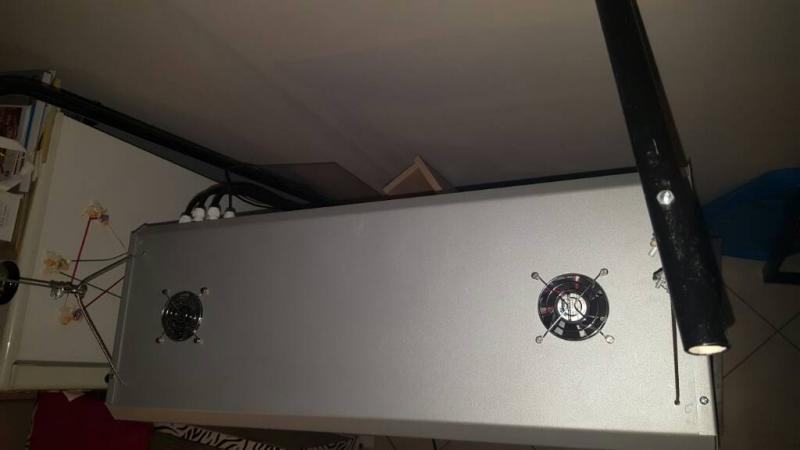

Συνημμένο Αρχείο 84315Συνημμένο Αρχείο 84316Συνημμένο Αρχείο 84317


Στάλθηκε από το SM-G920F μου χρησιμοποιώντας Tapatalk

Ρε συ στο φτυνω να μην το ματιασω.
Πολυ ωραια δουλεια και προσεγμενη.
Και παλι μπραβο

δεν εχει να ζηλεψει τιποτα απο τα εργοστασιακα :D:D
μπραβο :smt041

Χαχαχαχ ματακι ξεχασα να βαλω [emoji3]
Νασαι καλα 😉 μακαρι να ειχα τα σωστα εργαλεια να γινοταν ακομη καλυτερο

Στάλθηκε από το SM-G920F μου χρησιμοποιώντας Tapatalk
-------------------------
Νασαι καλα φιλαράκι 😉 προσωπικα δεν με χαλαει που δεν ειναι επώνυμο. Την δουλεια του να κανει 😁

Στάλθηκε από το SM-G920F μου χρησιμοποιώντας Tapatalk

Είναι κακάσχημο, δώσε μου το μη σε κοροϊδεύουν :D

Συμφωνώ με τον Agma, χάλια είναι.

Μπράβο μάστορα, τέλειο βγήκε. :smt041

Τα ντουί είναι στεγανά;

Ναστε καλα παιδια κερδιζει ανετα βραβειο ασχημιας DIY 😁 θα ανεβασω και τιμες για ολα τα υλικα κατασκευης μαζεμενα. Τα ντουι ειναι απλα για τ5. Εχω κοψει ομως ενα κομματι πλεξι και περιμενει να μπουνε οι λαμπες πρωτα. 😉

Στάλθηκε από το SM-G920F μου χρησιμοποιώντας Tapatalk

Πολύ ωραία και προσεγμένη δουλειά. Μπράβο. Τις βάσεις από τις οποίες κρέμεται το φωτιστικό που έρχονται πίσω από το ενυδρειο, τις έχεις βιδώσει κάπου ή τις στήριξης με άλλο τρόπο; Θέλω κάποια στιγμή να φτιάξω κάτι τέτοιο και κόλλησα σε αυτό το θέμα ..... μεταξύ άλλων.

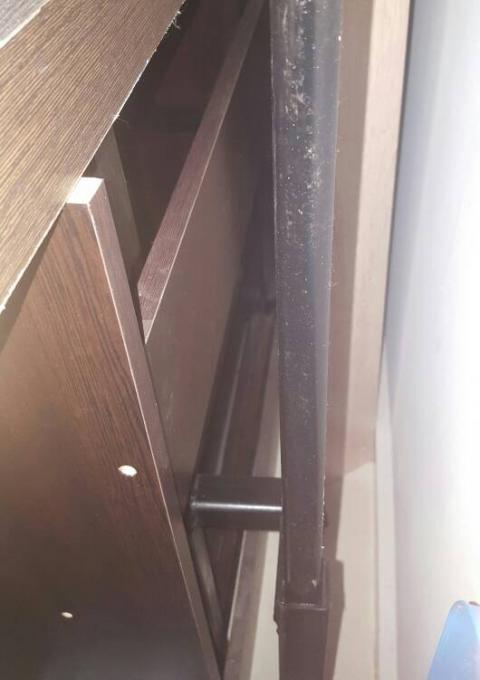

Με βοηθησε που εχω βαση απο κοιλοδοκο και εκανα κατι απλο να μπαινει μεσα η σωληνα και περαστη βιδα Συνημμένο Αρχείο 84389 για να μην τρυπαω παλι τοιχο οπως το 2ο φωτιστικο
