Σύστημα Ψύξης με 92mm ανεμιστηράκια σε 2 μαύρα κουτιά


Σήμερα αφίερωσα χρόνο για να στήσω το σύστημα ψύξης του ενυδρείου ενόψει καύσωνα (ήδη αγκίξαμε 17.5 στο ενυδρείο σήμερα). Η κατασκευή είναι DIY. Πήρα plexi μαύρο κομμένο για δύο κουτιά 45x11x3 από τον Σπακούρη με 10 εύρω, αγόρασα 6 ανεμηστηράκια 92mm και ένα φορτιστή 12V-2A από το eshop με 25 ευρώ και κάποια βύσματα και καλώδια που χρειάστηκε επιπλέον με 7 ευρώ από άλλο κατάστημα, σύνολο 42 ευρώ. Παραθέτω φωτογραφίες:

http://www.aquatek.gr/rimages/albums...psalpdja90.jpghttp://www.aquatek.gr/rimages/albums...psyq9cyrlc.jpghttp://www.aquatek.gr/rimages/albums...psprsexus9.jpghttp://www.aquatek.gr/rimages/albums...psnz0lqiyp.jpghttp://www.aquatek.gr/rimages/albums...psmwlrfout.jpg

Ξέχασα ένα βύσμα αρσενικό παραπάνω που έπρεπε να πάρω, να βγει η προέκταση προς το έπιπλο, αλλά δοκιμασμένα όλα τα άλλα παίζουν σωστά. Θα πάω να το πάρω άυριο.

σε έκανα πλεξιγκλακια και εσενα μου φαίνεται :)

μεγαλωνει σιγα σιγα η PlexiTeam του GAB :D:D:D

Πολυ καλή δουλια μπραβω!

Αν δεν το πιάσε το μάτι σου, το έχω χαρακτηρίσει το φαινόμενο ως plexiglassίτιδα :p είναι έντονα μεταδοτική και εθιστική... Ετοιμάζω και την modιφια της αναπλήρωσης του stanisalus18 με τα βύσματα :D

Πέρα από την πλάκα κ. Τάκη πιστεύω πρέπει να γίνει αναλυτική παρουσιάση για το πως δουλεύετε το υλικό εύκολα και μπορεί να δώσει οπτικά αποτελέσματα που αγγίζουν εργαστασιακό σχεδιασμό... Μου φαίνεται μια μέρα θα φέρω camera από εκεί να ετοιμάσουμε ένα tutorial ;)

Επίσης εφόσον θέλει να ασχολήθει και άλλος κόσμος, να δούμε ζήτηματα ομαδικής παραγγελίας με το τετραγωνικό αλλά και κόλλας...:smt023

πολυ ωραια κατασκευη......

Θα ρωτησω κατι ομως offtopic και να με συγχωρεσετε που χαλαω το θεμα.
Κατα ποσο μπορει ενα τετοιο συστημα να ψυξει και να κατεβασει τη θερμοκρασια του νερου???

δλδ εγω τωρα εχω 23 λεει το θεμομετρο..... με ενα συστημα σαν αυτο μπορει να το παει 18???

Αν δεν υπάρχουν απώλειες θερμότητας μπορεί να κατέβει άνετα απο τους 23 στους 18, το γυαλί όμως έχει αρκετες απώλειες. Το προηγούμενο καλοκαίρι , 3 120αρια ανεμιστηράκια κατέβασαν 12 βαθμους τη θερμοκρασία, από τους 36 στους 24, σε ξύλινο ενυδρείο όμως που έχει μικρότερες απώλειες

Όμορφη κατασκευή και μάλλον υπεραρκετά τα ανεμιστηράκια για τα λίτρα σου! Το θετικό είναι ότι μπορείς να τα εκμεταλευτείς, βάζοντας ένα μετασχηματιστή μετάβλητής τάσης, οπότε θα ρίχνεις την θερμοκρασία εντελώς αθόρυβα!!!

Για κάτι τέτοιο (http://www.e-shop.gr/hq-psupeu-1000-...a-p-PER.936347) λέμε? Και παίζει σίγουρα αφόβα αυτό?

Αυτό είναι 1 amber καλύτερα να βρεις 2 amber
Ενδεικτικά και μόνο (δεν ξέρω αν μπορείς να βρεις κάτι φθηνότερο) http://www.shop-e.gr/pals/%CE%A0%CE%...-9-12-dc-2,25a
Ψάξτο λίγο καλύτερα!

+1 σε αυτο, βαλτε κανενα βιντεο ωραιο με τα βασικα που κανετε για να δουμε πως τα δουλευετε, θα ενδιαφερει πολυ κοσμο ειμαι σιγουρος

Θα συμφωνήσω και εγω, βάλε 2 αμπερ και με μεταβλητό voltage, να το βάζεις στα 12v το κατακαλόκαιρο, τώρα μπορείς να το έχεις στα 6 ή στα 9, θα είναι και πιο ήσυχα στα λιγοτερα volt

Με πείσατε οκ :p Παραγγείλα από την Cosmodata τον ίδιο φορτιστή να το φέρει Γλυφάδα και είχε και αρσενικό βύσμα που ήθελα, οπότε 2σε1 να τελειώνουμε :D Οπότε ο άλλος ο 12άρης θα μπει στην αναπλήρωση...

..


Κι απο εξατμιση ομως; εφυγε το μισο νερο;:p:p

Πολύ πιο λίγη εξάτμιση απο το φυτεμενο μέσα στο σπίτι που οι θερμοκρασίες ήταν 27 του ενυδρείου και 30-32 του σπιτιου. Υπάρχει βέβαια και καθημερινή αυτόματη προσθήκη νερού , 40-50 λίτρα

Στα 125 lt εχω βαλει 3 x 80mm απο το Πλαισιο. Ειναι αυτα.
Το ενυδρειο ειναι σε αρκετα ζεστο χωρο και η θερμοκρασια νερου ηταν πριν 30C.
Για την ωρα τα fans λειτουργουν σε 24ωρη βαση. Η θερμοκρασια κατεβηκε ευκολα στους 25C. Το προβλημα ειναι η υπερβολικη εξατμιση >10lt την ημερα.
Νομιζω οτι η χρηση θερμοστατη ειναι επιβεβλημενη. Χθες αποσυνδεσα τον εναν απο τους τρεις για να περιορισω το φαινομενο.

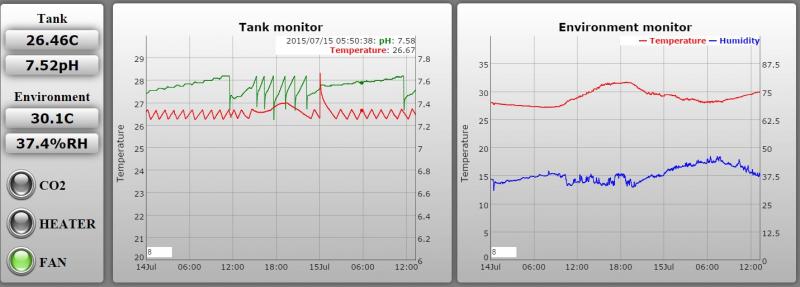

Στο παρακατω γραφημα φαινεται η ρυθμιση θερμοκρασιας στο 30lt γαριδαδικο μου.
Ο ανεμιστηρας ειναι μολις 50 x 50mm. To αριστερο κοκκινο γραφημα ειναι η θερμοκρασια του νερου.

http://www.aquatek.gr/vb/attachment....1&d=1436956116

Θερμοστατη, εννοεις controller?

Στην προκειμενη περιπτωση ενας θερμοστατης νερου αρκει. Οταν λεω θερμοστατης εννοω τον απλο θερμικο διακοπτη ON/OFF (και οχι τον συνδιασμο θερμαντηρα/θερμοστατη που συχνα αναφερεται ως θερμοστατης στα ενυδρειακα). Απλος θερμοστατης ειναι αυτος. Αρκει να τον βρειτε στην καταλληλη θερμοκρασια.
Αν παλι καποιος διαθετει controller θερμοκρασιας φυσικα θα ειναι ακομα καλυτερα.
