led project vol.1 132watt


κατασκευασα προσφατα ενα φωτιστικο λεντ στα 132watt. κυριο μελημα μου ηταν το κοστος και γιαυτον τον λογο διαλεξα προσεχτικα τα υλικα μου.

ψυχτρα:
προφιλ αλουμινιου σκοτια 2 βεργες των 5 μετρων μαζι με το κοψιμο μου πηγαν στα 20 ευρο περιπου. τρυπηθηκαν και συναρμολογηθηκαν με πριτσινια για πιο στιβαρη κατασκευη. το τελικο σχεδιο εγινε με περιμετρικη φατσα για να μην ενοχλουν τα λεντ

λεντ: επιλεχτικαν τα noname 3watt απο ebay(0,65 ευρο/λεντ) 32 τμχ cool white στα 6500-7000k ακτινικα και 8 τμχ κοκκινα(0,69ευρο/λεντ) για να συμπληρωσουν το φασμα γιατι απο μονα τους τα λευκα εχουν ικανοποιητικη αποδοση στο μπλε(λογω τεχνολογιας κατασκευης τους) κοματι του φασματος, στο κοκκινο-πορτοκαλι υπολειπονται αρκετα, και 60 cm ταινια με μπλε λεντ για moonlight

driver: κατασκευασα εναν pwm driver στα 12volt με 4 ντιμαριζομενα καναλια 2 για τα λευκα(μισα-μισα εναλαξ) 1 για τα κοκκινα 1 για τα μπλε. θα ρυθμιστει ετσι ωστε το rms ρευμα να μην ξεπερναει τα 650ma ανα γραμμη λεντ(τα μπλε) σε πληρη λειτουργεια οταν ειναι ζεστο το φωτιστικο. κοστος υλικων περιπου 20ευρο

τροφοδοτικο: ενα απο υπολογιστη που ειχα και καθοταν(λουκα αυτο που μου εδωσες καηκε δεν αντεξε)

τα λεντ κοληθηκαν με θερμοαγωγημη κολα arctic silver 2part adhesive αγορασμενη απο checkmate.gr 12 ευρο

συνδεθηκαν ανα 3 σε σειρα και 6 3αδες παραλληλα ανα καναλι τα λευκα και 4 σε σειρα και 2 τετραδες παραλληλα τα κοκκινα τα μπλε μπηκαν ως ειναι.

ολο το προτζεκτ δεν εχει ολοκληρωθει ακομα.. μενει η ρυθμιση του driver στα 650 mA rms για ασφαλεια, κατασκευη κρεμαστης βασης απο κουρμπαρισμενη σωληνα και ολοκληρωση συνδεσμολογιας

στο burn in test που καναμε εχθες το βραδυ εκαψε το τροφοδοτικο και καταφερε να φωτησει τα απεναντι κτιρια χωρις φακους στο 60% της αποδοσης(μεχρι να καει το τροφοδοτικο)..

θελω να ευχαριστησω τον πατερα μου για την βοηθεια, τον θεοφιλο για τα πραγματα που με εβαλαν στο χομπι και τον λουκα για τα υγρα τεστ το τροφοδοτικο και τα μουλτακια του..

το ολο προτζεκτ προοριζεται για φυτεμενο μαζι με μπουκαλιτσα κτλ..:smt048
περισοτερες λεπτομεριες και φοτο οπως ολοκληρωνετε το ολο θεμα...
ευχαριστω για τον χρονο σας δημητης..

Πολύ χρήσιμο θέμα...με ενδιαφέρει η κατασκευή ενός αντίστοιχου φωτιστικού στα 44-50w(dimmed στα 25-30) και έχω κολλήσει στο driver.

Κάποιο link για τα LED υπάρχει; Τα ποιο φτηνά που έχω βρει μέχρι στιγμής πάνε πάνω από 1eu/led(3w) :(

μεχρι 60w καλητερα θα ειναι ενας meanwell driver γιατι ειναι και τροφοδοτικο μαζι..
τα λεντ ειναι περιπου αυτα.. 50αδα τα πηρα..
http://viewitem.eim.ebay.gr/50-pcs-3...039140109/item

Πότε θα μας το δείξεις αναμένο??:D
γιατί έκανες ντίμμερ αφού θα το έχεις σταθερό??

αναμενο απο βδομαδα μαλλον για να ετοιμασω το καινουριο τροφοδοτικο και να τελειωσω με τις συνδεσμολογιες..
το ντιμαρισμα μπηκε για μελλοντικη ανατολη δυση και για ελενγχο του ρευματοσ(mA) στα λεντ..

Απλά αν δεν είχες στόχο για ανατολή δύση μπορόυσε να γίνει και με αντιστάσεις..
Αναμένουμε τα αποτελέσματα:)

κοτσο αμα βαλεις αντιστασεις σε αυτο το πραγμα θα εχεις το 2πλο ρευμα τουλαχιστον σε χασιματα απο την θερμοτητα που θα βγαζουν οι αντιστασεις.. δεν συμφερει..

τόσο πολύ τραβάνε??

ναι.. για μια 3αδα λεντακια θελεις 2Ωμ αντισταση στα 10βαττ:smt104..

εχω 12 3αδες.. πολυ χαμενο ρευμα..
ενω με το pwm εχω 0 χασιματα:D και ειμαι μεσα στα ορια λειτουργειας των λεντ:smt048..

Ισχύει..
Εγω για πιο εύκολα το είπα, αλλα έχεις δίκιο;)

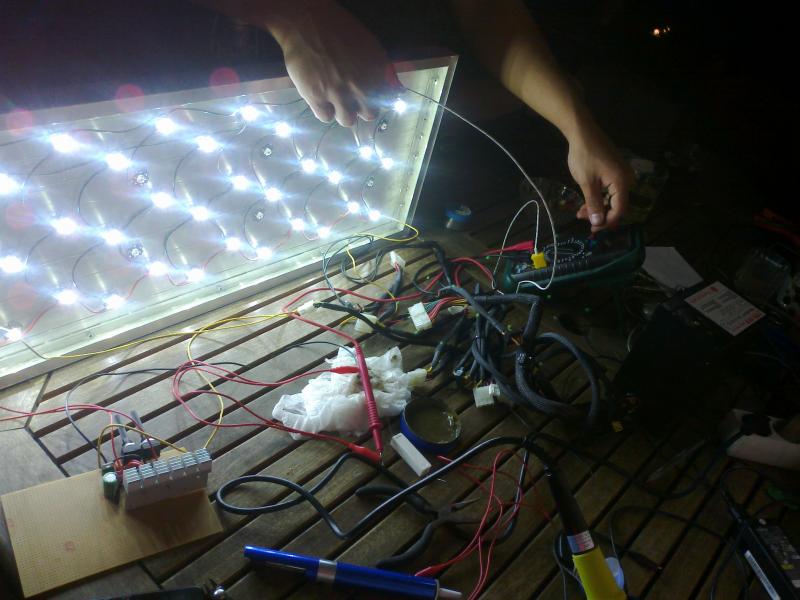

τελικα βρηκα προχθεσινη φωτο πριν καει το τροφοδοτικο..
http://www.aquatek.gr/vb/attachment....1&d=1344110971
και προλαβα να ασχοληθω και λιγο σημερα με αλλο τροφοδοτικο
καναλι 1:
http://www.aquatek.gr/vb/attachment....1&d=1344111116
καναλι 2:
http://www.aquatek.gr/vb/attachment....1&d=1344111116
μαζι:
http://www.aquatek.gr/vb/attachment....1&d=1344111116
αυτο ειναι το τροφοδοτικο αλλα ουτε αυτο τα καταφερε να δωσει το ευμα που χρειαζοταν..
οι τελευταιες 3 ειναι απογεματακι ~6 η πρωτη βραδυ
http://www.aquatek.gr/vb/attachment....1&d=1344111370

μπραβο φιλε μου ζηλευω ... τις γνωσεις σου και οτι τα δικα μου χερια δεν <<πιανουν>>

μου αρεσει η επιλογη του pwm. Την εξοδο την οδηγεις DC + thyristors η το εκανες με τη λογικη του ενισχυτη ρευματος του παλμου?
Ωραια και πολυ ενδιαφερον κατασκευη και για να πω την αληθεια ψηνομαι, (βασικα ψηνομαι πολυ καιρο για leds αλλα δεν εχω κανει κατι λογο φασματος)
Το φασμα πως το ελενχεις? Εχεις φασματοσκοπιο η απλα υπολογιζεις στο περιπου τις περιοχες του κοκκινου και του μπλε?

μακαρι να ειχα φασματοσκοπιο:)..
το driver ειναι απλος παλμος DC(οχι flyback ενισχυση), δεν ηθελα να το κανω περιπλοκο και να προσθεσω εξαρτηματα..
το φασμα το υπολογιζω στο περιπου με βαση το datasheet που μου εστειλε ο κινεζος και προσθεσα αναλογα..
τα λεντ αυτα ειναι uv-μπλε και εχουν μια επιστρωση φωσφορου για να παραγουν λευκο οποτε στο μπλε κοματι του φασματος ειναι οκ στο κοκκινο-πορτοκαλι χανουν..

Mπραβο, πολυ καλη κατασκευη και σωστη μελετη! Πιστευω θα μπει καποιο τζαμι ή κατι αλλο για να τα προστατεψει απο την υγρασια?

ευχαριστω! εχω ενα μεγαλο κομματι πολυκαρβονικο διαφανο αλλα κολαω στο πως να κοψω στις διαστασεις γιατι με το πριονι μου σπαει πριν τελειωσω το κοψιμο..

εχεις κανει φοβερη δουλεια!!!σε ζηλευω με την καλη εννοια παντα!!!!α καλα εκανες και εκοψες το καπνισμα!!!!!σε 2 μερες κλεινω 2 χρονια!!!!καπνιζα 3-4 πακετα gr 25!!!!φανατικα μεχρι εκει που δεν παιρνει!!!12 χρονια καπνιζα!!!!οι πρωτοι 6 μηνες ειναι δυσκολοι!!!!καλη συνεχεια και καλη δυναμη!!!!!! Υ.Γ. αν τα λεφτα απο τα κολοτσιγαρα τα χα δωσει για ενυδρειο τωρα θα κολυμπαγα μεσα μαζι με τα ψαρακια μου!!!!

Εαν πολυκαρβουνικο εννοεις το plexiplass, εγω σε κατασκευη με τρυπες που εκανα για να βαλω ανεμιστηρες σε ενα ενυδρειο, εσπαγε συνεχεια μεχρι που το τρυπησα λιγο λιγο με ενα κολητιρη που κανεις κολησεις σε πλακετες ηλεκτρονικων κυκλωματων και ολα μια χαρα.

Απο οτι βλέπω δεν έχεις χρησιμοποιήσει φακούς στα leds...βγάζουν δέσμη 120 μοιρών όπως λέει στο ebay;

περιπου.. το ποσοστο κατανομης του φωτος στην δεσμη τους παει καπως ετσι..
http://www.i-led.co.uk/images/Stanle...ionPattern.jpg
δηλ εχει φως στις 120μοιρες αλλα οχι πολ,υ ολη η μαγεια ειναι στις -30 εως 30 μοιρες
λες ε; θα δοκιμασω σε ενα μικρο κομματι να δω πως θα ειναι.. θα φενεται περιμετρικα και θελω να ειναι ωραιο.. με dremel μου προτεινανε πολλοι να το κοψω αλλα αυτο που εχω ειναι μουφα...:(
ευχαριστω πολυ! πωπω πολυ τσιγαρο.. ενα καπνο στις τρεις ημερες εκανα και καπνιζα απο τα 18.. εχω δει τεραστια διαφορα σε αντοχες και διαθεση και λεφτα..

Το πας καιγοντας με το κολητηρι, οχι μεσα-εξω, τραβας κανονικα αλλα θελει υπομονη (εφαγα σχεδον 2 ωρες να ανοιξω 4 τρυπες για 12αρια ανεμηστηρακια). Μετα με το ντρεμελακι προσεχτικα το ισιωνεις γιατι ειναι πολυ ευαισθητο το πλεξι σε κραδασμους!

τελικα αγορασα ενα μαχαιρακι σαν γατζο που ειναι για αυτην τη δουλεια..
τραβας 2 γραμες και μετα το σπας και σπαει σαν το γυαλι που το χαραζεις αλλα ειναι για μικρα κοψηματα..

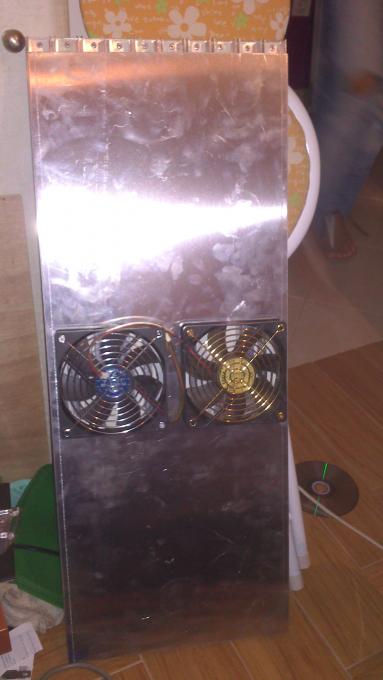

Μπήκε και το καπάκι με ενεργή ψύξη, 2 ανεμηστηρακια 120mm
είναι απο αλουμίνιο 1mm στρατζαρισμενο σαν π με 2 τρύπες 120mm στο κέντρο.
http://www.aquatek.gr/vb/attachment....1&d=1346228730
τωρα εχω κολησει στο driver, γιατι θα μπει κοντρολλερ arduino kai 3.2" touch και τα θελω ντιμαριζομενα και ξεχωριστα καναλια/χρωμα, αλλα δεν θελω να τα σκασω στην meanwell..

ωραία δουλεία :shock: :smt023 μου αρέσει και η ιδέα της diy ψήκτρας από απόδοση στην ψύξη πως τα πάει ;

Ευχαριστώ πολύ 8):-)
Αλλα δεν πιανει μια μπροστα στο δικο σου χεχε...+-3+-3

Χωρίς το καπακι και τα ανεμηστηρακια με όλα αναμενα εκανε περίπου 10λεπτα να φτάσει 40-45βαθμούς οπότε υπολογίζω να τα παει αρκετά καλά με αυτα τα θερμικά φορτία..

:oops: σε ευχαριστώ :smt052, οπότε με τους ανεμιστήρες θα είναι κομπλέ ρωτάω γιατί θέλει ένας φίλος μου να φτιάξει τώρα με τρίβατα και προβληματιζόμαστε τι ψύκτρα να βάλουμε . Η δουλεία που έχεις κάνει είναι συνολικά πάρα πολύ ωραία , περιμένουμε και την συνέχεια

τελικα μετα απο πολυ, μα παρα πολυ ψαξιμο τα driver βρεθηκαν και ειναι αυτα, θελουν 35v για 8-9 λεντ το καθενα και πανω απ'ολα ειναι ντιμαριζομενα με pwm στα 5v :smt041:smt040:smt045:smt003
το τροφοδοτικο, ειναι ρυθμιζομενο στα 32-40v
το φωτιστικακι τελειωσε βιδωθηκε το πλεξυ και το καπακι με τα ανεμιστηρακια και περιμενω τα ηλεκτρονικα..
η πρωτη φωτο ειναι τα φινς της ψυχτρας
η δευτερη ειναι οι συνδεσμολογιες για το κοντρολλερ που θα δουλευει προσωρινα και το πλεξυ
οι πλακετουλες και το αντουινο θα μπουν αριστερα και δεξια (τριτη φωτο)απο τα ανεμιστηρακια με αποστατες απο το αλουμινιο για να αναπνεουν και θα μπει αλλο ενα καπακι πλεξυ για να προστασια απο σκονη και νερα και το τροφοδοτικο θα μπει στο επιπλο..

+-3+-3 πολύ οργανωμένο το έγκλημα :D

αυτό το τροφοδοτικό μπορεί να σηκώσει το δικό μου φωτιστικό ή θα καεί λες; (είναι 5χ50w και τα λεντ τα έχω βάλει παράλληλα) , το ρωτάω γιατί το δικό μου τροφοδοτικό που φτιάξαμε είναι 12A 31,7V και είναι κρίμα να τα δουλεύω τόσο χαμηλά θέλω να τους δώσω 2-3 βολτάκια ακόμα να γίνει ντίσκο :smt036

Ναι κανει και ειναι ρυθμιζόμενο αλλα η καλύτερη λύση θα ηταν να βάλεις drivers για να έχεις το κεφάλι σου ήσυχο και να αποδίδουν 100% αλλα θα πανε πολλά τα λεφτά...

σε ευχαριστώ ,ναι πάει πολύ το κόστος , αν δεν το είχα φτιάξει από την αρχή μάλλον θα έπερνα drivers αλλά έτσι μου φαίνεται ότι παρόλο που δουλεύει χαμηλά έχει πολύ καλή απόδοση (κρίνοντας από την ανάπτυξη και τα χρώματα ) και δεν θέλω να τα πάω και τέρμα μην κάνω ζημιά στα ζωντανά
