Controller θερμοκρασίας STC-1000, διπλής εξόδου (θέρμανση - ψύξη) στα 220V

Αν ακολουθήσετε την συνδεσμολογία που έχει στις οδηγίες του ο STC, δεν θα λειτουργήσει στο ενυδρειο.
Τα controller θερμοκρασίας αυτά (stc, eliwell κλπ), έχουν κατασκευαστεί για επαγγελματικά ψυγεία με άλλες διαδικασίες κλπ.
Με την συνδεσμολογία με τις γεφυρώσεις που γράφεται παρακάτω, μπορεί να λειτουργεί ο STC και στο ενυδρείο.

http://www.aquatek.gr/vb/attachment....1&d=1499169679

http://www.aquatek.gr/vb/attachment....1&d=1499169979

Υλικά :

Elitech STC-1000 220V (από ebay)
Αισθητήρας (περιλαμβάνεται στη συσκευασία- εγκαθίσταται σταθερά μέσα στο ενυδρείο, σε σημείο με καλή κυκλοφορία νερού, μακρυά όμως από θερμαντικά σώματα)
Καλώδιο ρεύματος (όσα μέτρα χρειαστεί για να φτάσει από τον controller στην παροχή ρεύματος - φυλάμε μερικά εκατοστά για να τα χρησιμοποιήσουμε στις γεφυρώσεις)
3 προεκτάσεις ρεύματος, που κόβουμε τις άκρες τους ανάλογα (οδηγίες παρακάτω).
Ανεμιστήρες PC funs 12V (ή οποιοδήποτε είδος ανεμιστήρων). Τοποθέτηση, ανάλογα το ενυδρείο
Καλώδιο για τη συνδεσμολογία των ανεμιστήρων. Όσα μέτρα χρειαστεί για να φτάσει από το τελευταίο ανεμιστηράκι στο ενυδρείο, μέχρι το τροφοδοτικό στο ντουλάπι μας
Τροφοδοτικό κατά προτίμηση πολλαπλής τάσης 3-12V και αμπέρ πάνω από το σύνολο των αμπέρ των ανεμιστήρων
(Προτείνω τα διπλά αμπέρ για να μη ζεσταίνεται και καεί, άλλα και γιατί τα αμπέρ που αναφέρουν οι προδιαγραφές των τροφοδοτικών είναι συνήθως στα 9V. Όταν πάνε στα 12V πέφτει η απόδοση)
Θερμαντικό σώμα. (Εάν έχετε θερμαντικό σώμα με ρυθμιστή θερμοκρασίας, τοποθετήστε τον λίγο παραπάνω από ότι η θερμοκρασία που θα θέσετε στον ελεγκτή, ώστε να λειτουργεί με την εντολή του controller, και όχι με αυτή του θερμοστάτη).

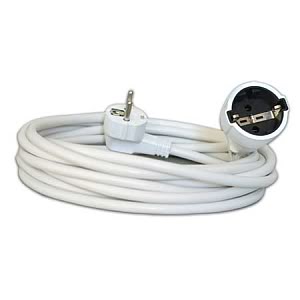

Οδηγίες για τις προεκτάσεις ρεύματος.
(Αν βρούμε σε μαύρο χρώμα ακόμα καλύτερα).
http://www.aquatek.gr/vb/attachment....5&d=1499169679

Στη μια προέκταση, κόβουμε στην άκρη το θηλυκό φις και κρατάμε το υπόλοιπο καλώδιο με το αρσενικό φις στην άλλη άκρη.
Αυτή θα χρησιμοποιηθεί για να τροφοδοτείται με ρεύμα ο controller.
Ξεγυμνώνουμε τα καλώδια και τα συνδέουμε κατά το σχέδιο
Στις άλλες δυο προεκτάσεις, κόβουμε τα αρσενικά φις και κρατάμε τα θηλυκά.
Αυτές θα χρησιμοποιηθούν για να τροφοδοτούν με ρεύμα τους ανεμιστήρες και τους θερμαντήρες. Τα συνδέουμε και αυτά στον controller κατά το σχέδιο.

***Αν γίνεται χρηση ταΐστρας, χρειάζεται η μια προέκταση που συνδέονται οι ανεμιστήρες, να είναι απαραίτητα σούκο για να μπορεί να μπει χρονοδιακόπτης που θα σταματά κατά τις ώρες των ταϊσμάτων, την τροφοδότηση με ρεύμα των ανεμιστήρων.
http://www.aquatek.gr/vb/attachment....6&d=1499169679

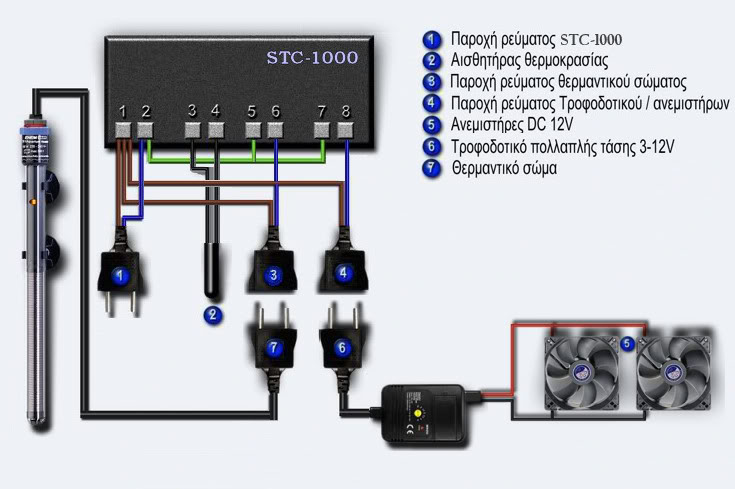

Συνδεσμολογία με γεφυρώσεις (πράσινη διαγράμμιση)

http://www.aquatek.gr/vb/attachment....7&d=1499169679

Πρέπει να δοθεί μεγάλη προσοχή στην συνδεσμολογία διότι υπάρχει τάση των 220V με κίνδυνο ηλεκτροπληξίας.

Οδηγίες για τη συνδεσμολογία:

Οι πράσινες υποδοχές είναι από τα αριστερά προς τα δεξιά η 1η, 2η, 3η κλπ. 8 συνολικά (είναι αριθμημένες και πάνω στη συσκευή)
Από πάνω έχει βίδες για σφίξιμο των καλωδίων, αφού μπουν στις υποδοχές.

http://www.aquatek.gr/vb/attachment....8&d=1499169679

Στην 1η επαφή του controller βάζουμε και βιδώνουμε:
α. το ένα καλωδιάκι της προέκτασης (φις 1 στο σχέδιο) που τροφοδοτείται με ρεύμα ο controller (όποιο να'ναι από τα δυο)
β. το ένα καλωδιάκι της προέκτασης (φις 4 στο σχέδιο) που τροφοδοτεί με ρεύμα την ψύξη (όποιο να'ναι από τα δυο)
γ. το ένα καλωδιάκι της προέκτασης (φις 3 στο σχέδιο) που τροφοδοτεί με ρεύμα την θερμανση (όποιο να'ναι από τα δυο)
Στην 2η επαφή του controller βάζουμε και βιδώνουμε:
α. το δεύτερο καλωδιάκι της προέκτασης (φις 1 στο σχέδιο) που τροφοδοτείται με ρεύμα ο controller
β. ένα κομματάκι καλώδιο 3-4 εκ. σκέτο (για τη γεφύρωση σε άλλη επαφή του controller, εξηγώ παρακάτω)
Στην 3η επαφή του controller βάζουμε και βιδώνουμε:
το ένα καλωδιάκι του αισθητήρα (όποιο να'ναι από τα δυο) του controller.
Στην 4η επαφή του controller βάζουμε και βιδώνουμε:
το άλλο καλωδιάκι του αισθητήρα του controller.
Στην 5η επαφή του controller βάζουμε και βιδώνουμε:
α. Το καλωδιάκι το σκέτο που έρχεται απο τη 2η επαφή
β. ενα καλωδιάκι ακόμα σκέτο 2-3 εκ ( που θα ενώσουμε για γεφύρωση σε άλλη επαφή του controller, εξηγώ παρακάτω)
Στην 6η επαφή του controller βάζουμε και βιδώνουμε:
το άλλο καλωδιάκι (που περισσεύει) της προέκτασης (φις 3 στο σχέδιο) που τροφοδοτεί με ρευμα την θέρμανση
Στην 7η επαφή του controller βάζουμε και βιδώνουμε:
Το καλωδιάκι το σκέτο που έρχεται απο τη 5η επαφή
Στην 8η επαφή του controller βάζουμε και βιδώνουμε:
το άλλο καλωδιάκι (που περισσεύει) της προέκτασης (φις 4 στο σχέδιο) που τροφοδοτεί με ρεύμα την ψύξη
Στο τέλος βιδώνουμε και το προστατευτικό καπάκι που έχει από πίσω για να μη είναι έκθετα τα καλώδια (φαίνεται στις πρώτες φώτο, στο πίσω μέρος του controller)

Προγραμματισμός του STC-1000

Έναρξη και λήξη λειτουργίας (On-Off) του controller

Πιέστε παρατεταμένα το πάνω αριστερά κουμπί για να τον θέσετε σε λειτουργία
Πιέστε παρατεταμένα το πάνω αριστερά κουμπί για να τον θέσετε εκτός λειτουργίας

Έλεγχος ρυθμίσεων

Πιέστε το πάνω βελάκι και θα δείτε τη θερμοκρασία που έχει ρυθμιστεί να διατηρεί ο controller
Πιέστε το κάτω βελάκι και θα δείτε την ανοχή (το περιθώριο σε διαφορά θερμοκρασίας, για να αρχίσει να λειτουργεί η ψύξη ή η θέρμανση αναλόγως)

Ρύθμιση επιθυμητής θερμοκρασίας

Πιέστε παρατεταμένα το S για να μπείτε στο menu
Επιλέξτε με τα βελάκια πάνω ή κάτω, την παράμετρο F1
Πιέστε παρατεταμένα το S και ενώ το πιέζετε, πιέστε ταυτόχρονα και το βελάκι πάνω ή κάτω, μέχρι να φτάσετε την επιθυμητή ρύθμιση θερμοκρασίας
Πιέστε μια φορά σύντομα, το πάνω αριστερά κουμπί (On-Off) για να αποθηκεύσετε τη ρύθμιση

Ρύθμιση της ανοχής (του περιθωρίου σε διαφορά θερμοκρασίας, για να αρχίσει να λειτουργεί η ψύξη ή η θέρμανση αναλόγως)

Πιέστε παρατεταμένα το S για να μπείτε στο menu
Επιλέξτε με τα βελάκια πάνω ή κάτω, την παράμετρο F2
Πιέστε παρατεταμένα το S και ενώ το πιέζετε, πιέστε ταυτόχρονα και το βελάκι πάνω ή κάτω, μέχρι να φτάσετε την επιθυμητή ρύθμιση ανοχής.
(η μικρότερη δυνατή ανοχή είναι 0.3C και αυτή προτείνεται)
Πιέστε μια φορά σύντομα, το πάνω αριστερά κουμπί (On-Off) για να αποθηκεύσετε τη ρύθμιση

Αν έχει ρυθμιστεί θερμοκρασία 26ο C και το περιθώριο που θα του θέσετε είναι 0.3 C, το θερμαντικό σώμα θα αρχίσει να λειτουργεί μόλις η θερμοκρασία κατέβει στους 25,7 C και θα σταματήσει όταν φτάσει πάλι τους 26.0 C.
Στην ουσία η ρύθμιση θερμοκρασίας δεν είναι η πραγματική κατώτερη, αλλά το πηλίκο αυτής και του περιθωρίου που θα του προγραμματίσετε.
Οι ανεμιστήρες θα αρχίσουν να λειτουργούν (αφού περάσει ο χρόνος καθυστέρησης) μόλις πάει η θερμοκρασία στους 26.3 C και θα σταματήσουν όταν φτάσει πάλι τους 26.0 C.
Στην ουσία η ρύθμιση θερμοκρασίας δεν είναι η πραγματική ανώτερη, αλλά το άθροισμα αυτής με το περιθώριο που θα του δώσετε.

Ρύθμιση της χρονοκαθυστέρησης ενεργοποίησης της ψύξης (δεν υπάρχει χρονοκαθυστέρηση για τη θέρμανση)

Πιέστε παρατεταμένα το S για να μπείτε στο menu
Επιλέξτε με τα βελάκια πάνω ή κάτω, την παράμετρο F3
Πιέστε παρατεταμένα το S και ενώ το πιέζετε, πιέστε ταυτόχρονα και το βελάκι πάνω ή κάτω, μέχρι να φτάσετε τον επιθυμητό χρόνο καθυστέρησης.
(η μικρότερη δυνατή ρύθμιση χρονοκαθυστέρησης, είναι το 1 λεπτό και αυτή προτείνεται)
Πιέστε μια φορά σύντομα, το πάνω αριστερά κουμπί (On-Off) για να αποθηκεύσετε τη ρύθμιση

Βαθμονόμηση (calibration) της ένδειξης του αισθητήρα (αν έχετε κάποιο πιο αξιόπιστο θερμόμετρο, ελέγξτε τη θερμοκρασία του νερού, και ρυθμίστε την ίδια και στον controller)

Πιέστε παρατεταμένα το S για να μπείτε στο menu
Επιλέξτε με τα βελάκια πάνω ή κάτω, την παράμετρο F4
Πιέστε παρατεταμένα το S και ενώ το πιέζετε, πιέστε ταυτόχρονα και το πάνω βελάκι για να αυξήσετε, ή το κάτω βελάκι για να μειώσετε την ένδειξη της θερμοκρασίας όσο χρειάζεται
Πιέστε μια φορά σύντομα, το πάνω αριστερά κουμπί (On-Off) για να αποθηκεύσετε τη ρύθμιση

Παρατηρήσεις

O controller καλό είναι να μπει σε κουτί (ή με ιδιοκατασκευή στο έπιπλο του ενυδρείου) και να τοποθετηθεί σε εμφανές μέρος.
Κάτι που πρέπει να προσεχθεί στην συνδεσμολογία, είναι τα καλώδια του αισθητήρα, να μην εφάπτονται με της τροφοδοσίας, για την αποφυγή πιθανών παρεμβολών.
Για να μη ρισκάρετε να κολλήσει κάποια στιγμή ο ελεγκτής, αλλά και για μακροζωία του, μη φορτώνεται με πάνω από 1000W σύνολο θερμαντήρες. Μπορείτε ακόμα καλύτερα να τοποθετήσετε ρελέ.
Σε τυχών αποσύνδεση του αισθητήρα θα ακουστεί alarm (buzzer)
Μπορείτε να αποσυνδέετε αν θέλετε τη θέρμανση το καλοκαίρι ή την ψύξη το χειμώνα (βγάζοντας τις πρίζες από τα φις).

Καλό είναι κατά τη γνώμη μου να μην είναι ίδιες, όλο το χρόνο οι προγραμματισμένες θερμοκρασίες αλλά να αλλάζουν με τις εποχές.

.

Θα ηθελα να αναφερω οτι η παρουσιαση στηριχτηκε πανω στο θεμα του φιλου και συνχομπιστα klipitiklopos
http://www.aquatek.gr/vb/showthread.php?t=59850
σε μια προσπαθεια να γινει πιο κατανοητο σε πιο αρχαριους στα ηλεκτρονικα χομπιστες
