Παρε ελικόπτερο :p

Με ηλιακο φως πεταει? :D:D:cool::cool:

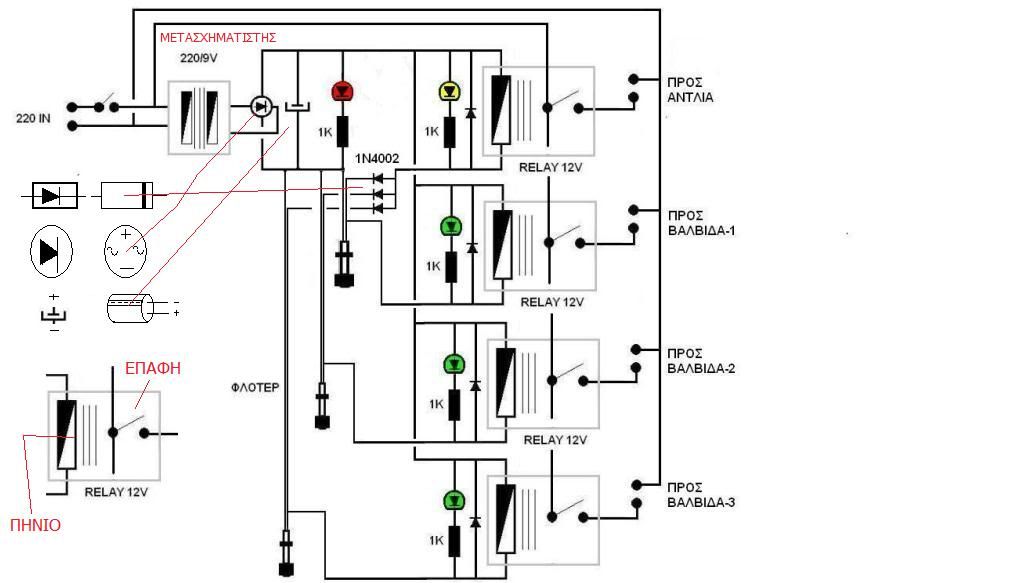

Κανω μια επεξηγηση στα εξαρτηματα που δεν ειχα επισημανει:
http://www.aquatek.gr/rimages/albums...thanx3-2-1.jpg

To πρωτο εξαρτημα ειναι διοδος ανορθωσης 1Ν4007.
Το δευτερο γεφυρα ανορθωσης 80v/1,5 αμπερ.
Το τριτο ηλεκτρολυτικος πυκνωτης 470 μικροφαραντ στα 25V.
Τα σχηματα δεξια ειναι στην μορφη που θα τα βρειτε στα μαγαζια.
Και οτι αλλο χρειαστει εδω ειμαστε :cool:
-------------------------
Και πιο πολλες λεπτομερειες:

http://i807.photobucket.com/albums/y...MATHANx3-3.jpg

Μπάχαλο.. :D
Αν το στήσει κάποιος σε μια διάτρητη, και βάλει μια φώτο πάνω κάτω θα βοηθήσει πολύ νομίζω;)

Ρε παιδιά, καλημέρα, μπορεί κάποιος απλός άνθρωπος να τα κάνει αυτά, γιατί όλο με όρους φυσικής μου ακούγουνται και εγώ είμαι της θεωρητικής κατεύθυνσης
-------------------------
Μπορεί κάποιος να μου κάνει ένα σύστημα αυτόματης αναπλήρωσης και ένα σύστημα για τη διατήρηση της θερμοκρασίας με το αζημίωτο?? Χλωμό το βλέπω να μπορώ να κάνω αυτό το πολύπλοκο πράγμα

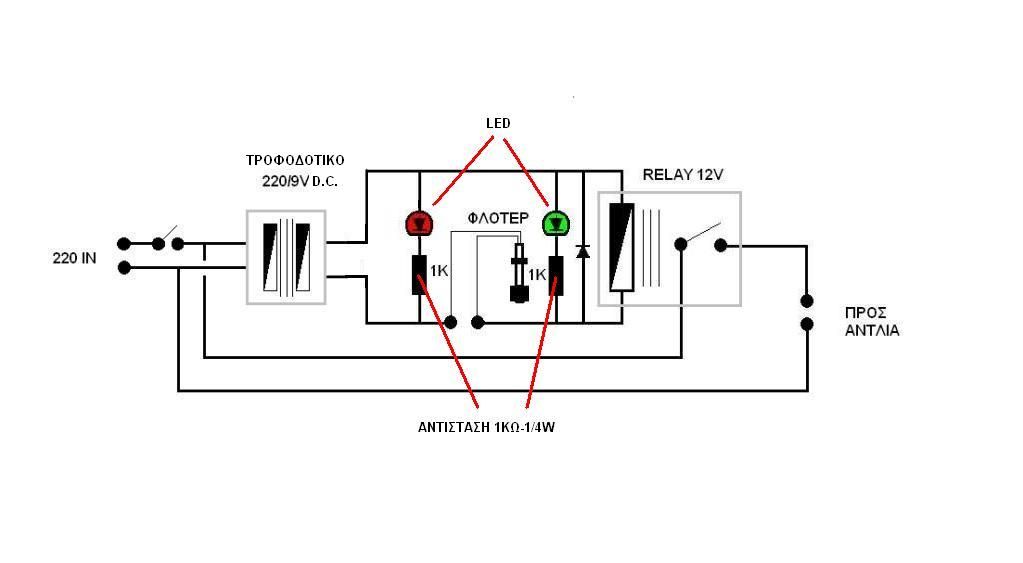

Ανεβαζω τα σχεδιακια πιο απλοποιημενα:

http://www.aquatek.gr/rimages/albums...omathanmee.jpg

http://i807.photobucket.com/albums/y...ANx3SIMPLE.jpg

Aν μπορει καποιος mod να τα μεταφερει στην αρχη, θα εκανε το θεμα πιο ευαναγνωστο.

Εγώ γιατί τα βλέπω ίδια??:D
έβγαλες τι γέφυρα, ή έχει και κάτι άλλο που δεν βλέπω??

Εκανα το τροφοδοτικο ενιαια μοναδα, και εβαλα επεξηγηση στα led.
Πιο απλο σαν σχεδιο δεν μπορει να γινει εκτος αν αλλαξει.
Αλλωστε δεν απευθυνεται στους φιλους που δεν εχουν καμια εξοικειωση με το ηλεκτρικο ρευμα, και καλως κατα την γνωμη μου αφου εμπλεκεται επικινδυνη ταση δικτυου και χρειαζεται κανεις να ξερει τι κανει.
Απο την αλλη δεν χρειαζεται να ειναι κανεις πυρηνικος φυσικος για να το κατανοησει.

Είπα να το φτιάξω το κυκλωμα για να αφήσω ήσυχο το κεφάλι μου με την καθημερινή αναπλήρωση (άργησα αλλά θα το χρησιμοποιήσω και του χρόνου).

Έκανα μια λίστα με τα υλικά που χρειάστηκαν και τις τιμές τους για ένα ενυδρείο.

01. Μετασχηματιστής (πακτωμένος) 9v - 5VA = 5.20
02. Relay mini 1P 12V/12A TYC = 2.20
03. Κουτί ΚΕΜΟ 72x50x63mm = 4.50
04. Διακοπτάκι on-off = 0.40
05. Μια φισσα 2 πόλων = 0.43
06. Ηλεκτρολυτικό πυκνωτή 470μf/50v = 0.20
07. Γέφυρα ανόρθωσης 80v/2A = 0.24
08. Αντίσταση 1ΚΩ-1/4W (τεμ 2) = 0.08
09. LED (τεμ 2) = 0.12
10. Δίοδος ανόρθωσης 1Ν4007 = 0.20
11. Ηλεκτρικό φλοτέρ = 1.31
12. Ατλία = 0.00 (υπήρχε)

Σύνολο = 14.88

Σύντομα θα ανεβάσω και φωτογραφίες.
Ετοιμάζω και το τριπλό τώρα...

Ένα μεγάλο ΕΥΧΑΡΙΣΤΩ στον Σάββα που με βοήθησε με τις γνώσεις του

:smt038:smt038:smt038:smt038
