Αν προσέξουμε λίγο και το σχέδιο που έχει επάνω του (φαίνεται πολύ καθαρά στην φωτογραφία) δίχνει καθαρά ότι οι επαφές για ψύξη και θέρμανση δεν είναι τίποτα άλλο παρά ένας ρελές. Ένας διακόπτης δηλαδή, σαν αυτόν που πατάμε για να ανάψουμε τα φώτα του δωματίου μας. Δεν είναι παροχή και δεν δίνει κάποια τάση εκεί. Θα πρέπει εμείς να δώσουμε την απαιτούμενη τάση (220V) ώστε να δουλέψουν οι συσκευές μας. Το πως, φαίνεται στο σχεδιάγραμμα που έχει αναρτήσει ο φίλος klipitiklopos.
Αν δεν πιάνουν τα χέρια μας, καλό είναι είναι να μην το προσπαθήσουμε, γιατί μιλάμε για 220V τάση. Δηλαδή σαν την μπρίζα του τοίχου. Οι επαφές είναι πολύ κοντά η μία στην άλλη και θέλει λίγη προσοχή στον τερματισμό των καλωδίων για να μην μπλέξουμε σε περιπέτειες. Αν λοιπόν δεν είμαστε και τόσο σίγουροι για τον εαυτό μας, καλό θα είναι να δώσει ένα χεράκι κάποιος φίλος που "το κατέχει το άθλημα". Φιλικά πάντα. |
Παράθεση:
|
Παράθεση:
|
οχι ρε,ενταξει το'πιασα.απλως με τη θεωρια τα ξεχασαμε λιγακι κι αμα δεν εχεις και το συστημα μπροστα σου με τις οδηγιες να ξερεις τι παιζει,.....καταλαβαινεις!!!κατι τελευταιο......αφου κανουμε τη γεφυρα με 2, 5 και 7,δεν θα πρεπει να κανουμε και μεταξυ 1, 6 και 8??? (το σκεπτικο μου ειναι αν στο ενα δωσουμε ταση στο αλλο να δωσουμε το ουδετερο)
|
Παράθεση:
Στο 1 συνδεεις το ενα καλωδιο του θερμοστατη, το ενα καλωδιο του ανεμιστηρα, και την φαση της πριζας. Απο εκει δινεις την φαση! Και ο ουδετερος (2) παει στην εισοδο του ρελε του θερμοστατη (5) και στην εισοδο του ρελε του ανεμιστηρα (7). Στην εξοδο του ρελε θερμοστατη (6) συνδεεις το αλλο καλωδιο του θερμοστατη, και στην εξοδο του ρελε του ανεμιστηρα (8) συνδεεις το αλλο καλωδιο του ανεμιστηρα. Με λιγα λογια, οι κλεμες 5,6 και 7,8 συνδεουν σε σειρα πανω στον ουδετερο, τις επαφες που κανουν την διακοπη. Αν εχεις μπροστα σου το "τερας" θα και εχεις προχειρο και το σχεδιακι, πιστευω να μην μπερδευτεις...:) |
αααααααα μαλλον πως το επιασα.αν το εκανα ετσι οπως ειπα πριν θα ηταν σαν να εκανα βραχυκυκλωμα ταση με ουδετερο.αν καταλαβα καλα λοιπον:
1)συνδεω 2 με τα 5 και 7 με το ενα ακροφυσιο του θερμαντηρα και του ανεμιστηρα αντιστοιχα στο 6 και το 8! 2)συνδεω το αλλο ακροφυσιο του θερμαντηρα και του ανεμιστηρα με το 1 και ειμαστε οκ!?!?! |
Παράθεση:
3) ναι Ρελε διαφυγης εχεις στον πινακα;;; Πυροσβεστηρα;;; Πυρανιχνευση;;; Οοοοχιιιι;;; Βαααλεεε. βαααλεεε... (Σε πειραζω):D |
οχι ρε μην αγχωνεσαι!!!:D θα τη βρουμε την ακρη.δεν ειμαστε και τελειως αχρηστοι.αρκει να ξερουμε τι κανουμε!:smt073
:D |
Παράθεση:
Προσοχη θελει μονο.:) Για παραδειγμα: τα καλωδοα του ανεμιστηρα πως θα τα ενωσεις με το καλωδιο που θα πηγαινει στην κλεμα του controller? |
ΠΟΤΕ ρεύμα 220V σε ανεμιστηράκια με άμεση επαφή με το νερό-υγρασία...:smt073
|
Εντάξη, μια τελευταία φορά θα το πω.
"Αν ΔΕΝ είμαστε σίγουροι για το τι κάνουμε, καλύτερα να ζητήσουμε βοήθεια από κάποιον (φίλο? - γνωστό? - ηλεκτρολόγο?) που ξέρει. ΔΕΝ είναι παιχίνδι τα 220 και πολύ περισσότερο που έχουμε να κάνουμε με νερό." Προσοχή, γιατί χτες άκουσα ένα σκηνικό στην τηλεόραση με κάποιο πιτσιρικά αθλητή, που έπαθε ηλεκτροπληξία από χαλασμένα φώτα σε έναν αθλητικό χώρο. Προσοχή λοιπόν γιατί το κακό θέλει μια στιγμή για να γίνει, αλλά άντε κάνε κάτι καλό να δούμε πόσο θέλει. |
5 Συνημμένο(α)
Παράθεση:

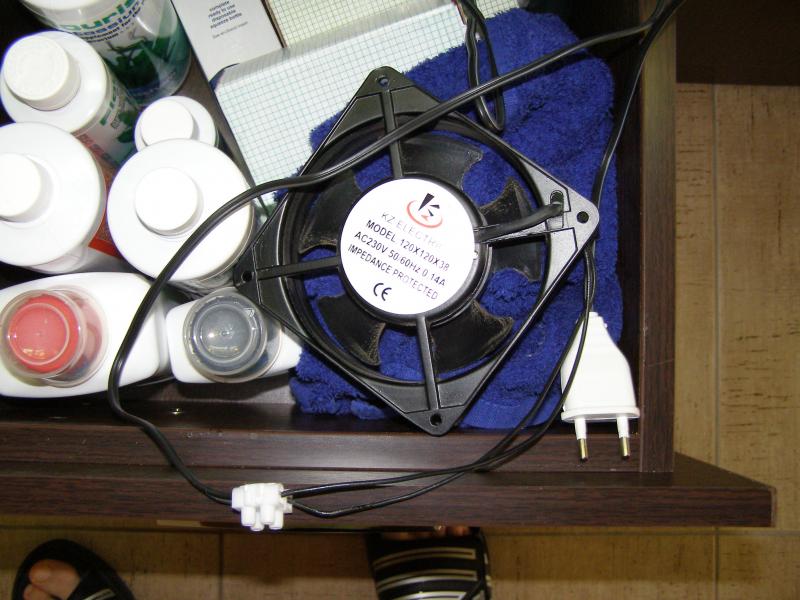

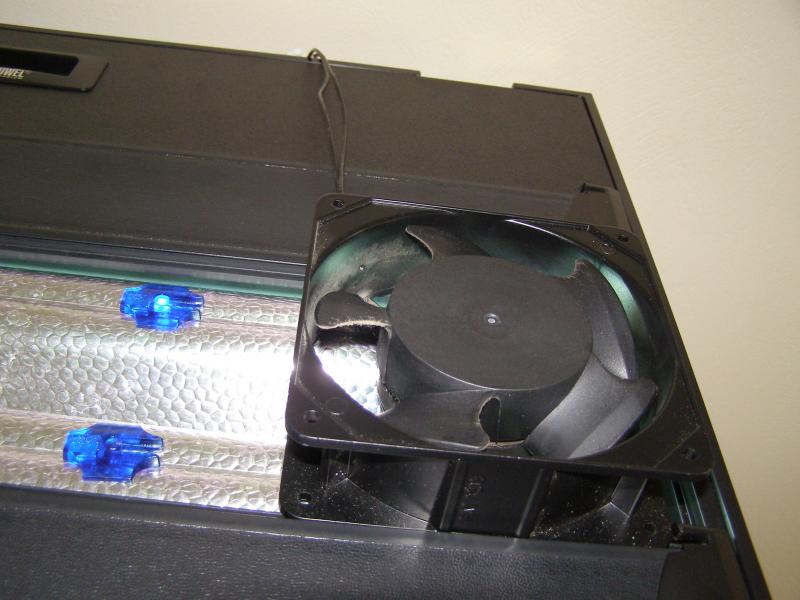

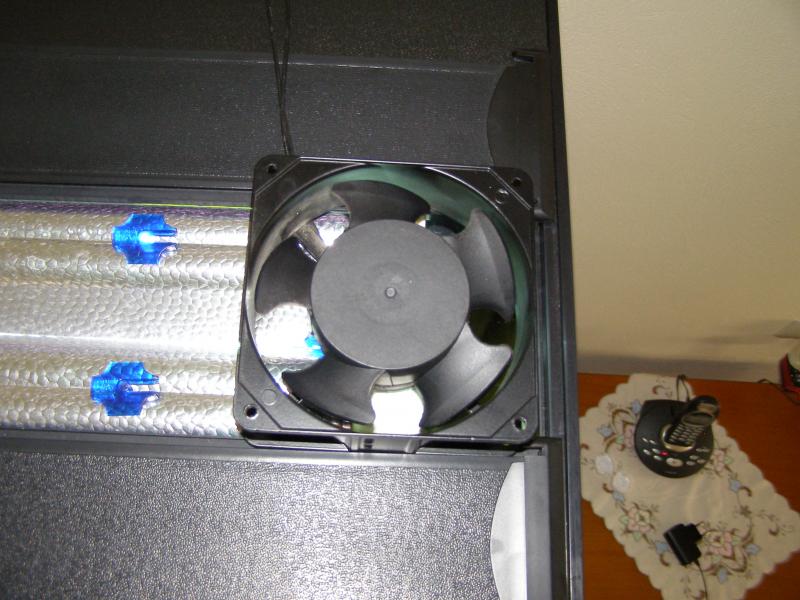

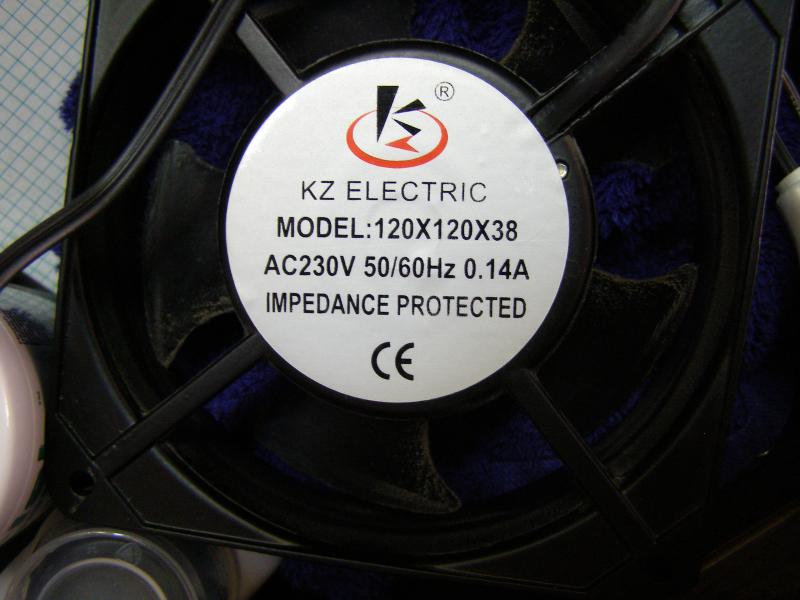

Συνημμένο Αρχείο 42860 Συνημμένο Αρχείο 42861 Συνημμένο Αρχείο 42862 Συνημμένο Αρχείο 42863 Συνημμένο Αρχείο 42864 τα ανεμιστηρακια εχουν κλεμες οπως βλεπετε, θα τραβηξω ενα καλωδιακι και θα το παω στον controller!!!τωρα θα μου πεις πως θα το στερεωσεις!η θα κανω καμμια πατεντα απο τροφοδοτικο υπολογιστη η .....αντε πειτε κι εσεις καμμια ιδεα.βαλτε και καμμια φωτο!!! παντως θα τη βρουμε την ακρη! ααα αυτο που βλεπετε πανω στο ενυδρειο φυσαει προς τα κατω και στην αλλη ακρη θα βαλω το αλλο να φυσαει προς να πανω!!!(για οταν πλακωσουν οι πολλες ζεστες).παντως κανουν καλη δουλεια,εγω δεν το περιμενα!!!σε 5 ωρες απο 29 πηγα στους 25 και τωρα με ενα ανεμιστηρακι οταν αναβουν τα φωτα γινετε δουλεια!!! |
Παράθεση:
Στην κλεμα θα εχει 220v εκτεθειμενα στα μεταλλικα της μερη. Αν επιμενεις να χρησιμοποιησεις ανεμιστηρα 220v τουλαχιστον κανε τα καλωδια κολλητα, και απο εξω περασε θερμοσυστελλομενο μακαρονι σε καθε καλωδιο ξεχωριστα, και αλλο ενα απο εξω, που θα καλυπτει και τα 2. Αν για τον οποιοδηποτε λογο, η κλεμα ακουμπησει στο νερο, φανταζομαι ξερεις τι θα γινει... ------------------------- Σου τροποποιησα λιγο το σχεδιακι, για να γινει πιο κατανοητο. Συνηθως για λογους πρακτικοτητας, δεν συνδεουμε κατ'ευθειαν τα καλωδια του θερμοστατη και του ανεμιστηρα πανω στον controller, γιατι θα επρεπε να τα κοψουμε, αλλα συνδεουμε θυληκα φις, ωστε να μπορουμε να συνδεουμε οτι θελουμε επανω με την πριζα του. http://i807.photobucket.com/albums/y...9756019_tp.jpg Τα σχολια πανω πανω για θερμοστατη και τροφοδοτικο ανεμιστηρα, μην τα λαβεις υπ'οψιν |
ti μετασχηματιστη βαζετε ρε παιδια γιατι δεν εχω καταλαβει? αυτος που εχω εγω εχει πριζα. πως κανω τις συνδεσεις? πρεπει να του κανω καμια πατεντα?
|
Παράθεση:
Eπισης προσεχεις ο ανεμιστηρας να εχει ταση λειτουργιας 12v dc, και αν μπορει να λειτουργησει και σε χαμηλοτερη ταση, ακομα καλυτερα. Το πακ με την αρσενικη πριζα, μπαινει στην θυληκη πριζα που εχουμε συνδεσει στον controller στην κλεμα "cool", και τα καλωδια που βγαινουν απο το πακ, συνδεονται στα καλωδια του ανεμιστηρα, προσεχοντας να συνδεσουμε τα +12v στο κοκκινο καλωδιο, και το αλλο στο μαυρο. ------------------------- π.χ.αυτον:http://www.e-anagnostou.gr/θεροποιητές-inverters-μετατροπείς-τάσης-τροφοδοτικά-πολυπάκ-220vac->3/4.5/6/7.5/9/12-vdc-108ce-τροφοδοτικο-πολυπακ-500ma-p-4933.html __________________ |
Ή κάτι τέτοιο σαν κάτι καλύτερο.
http://www.markidis.gr/product_info....ducts_id=22024 Πιο ακριβό μεν, αλλά σίγουρα ποιοτικότερο και ισχυρότερο. |
